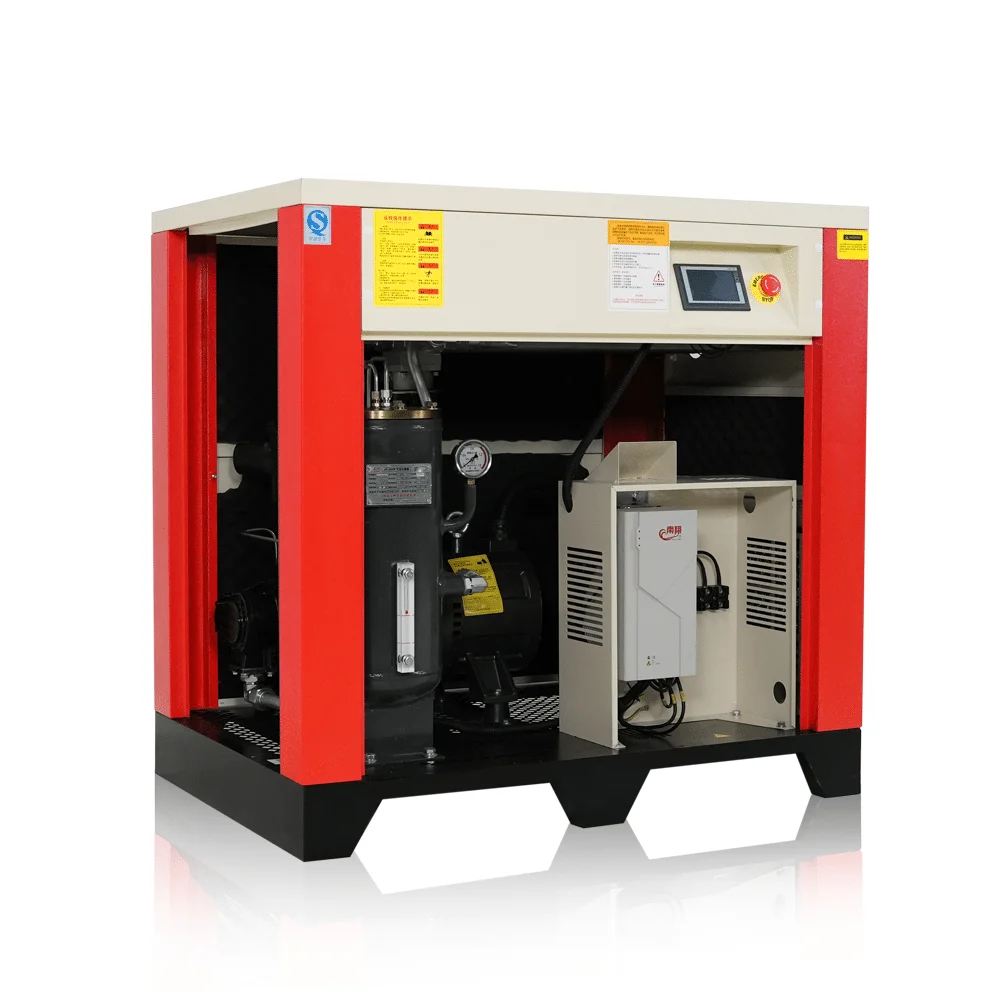

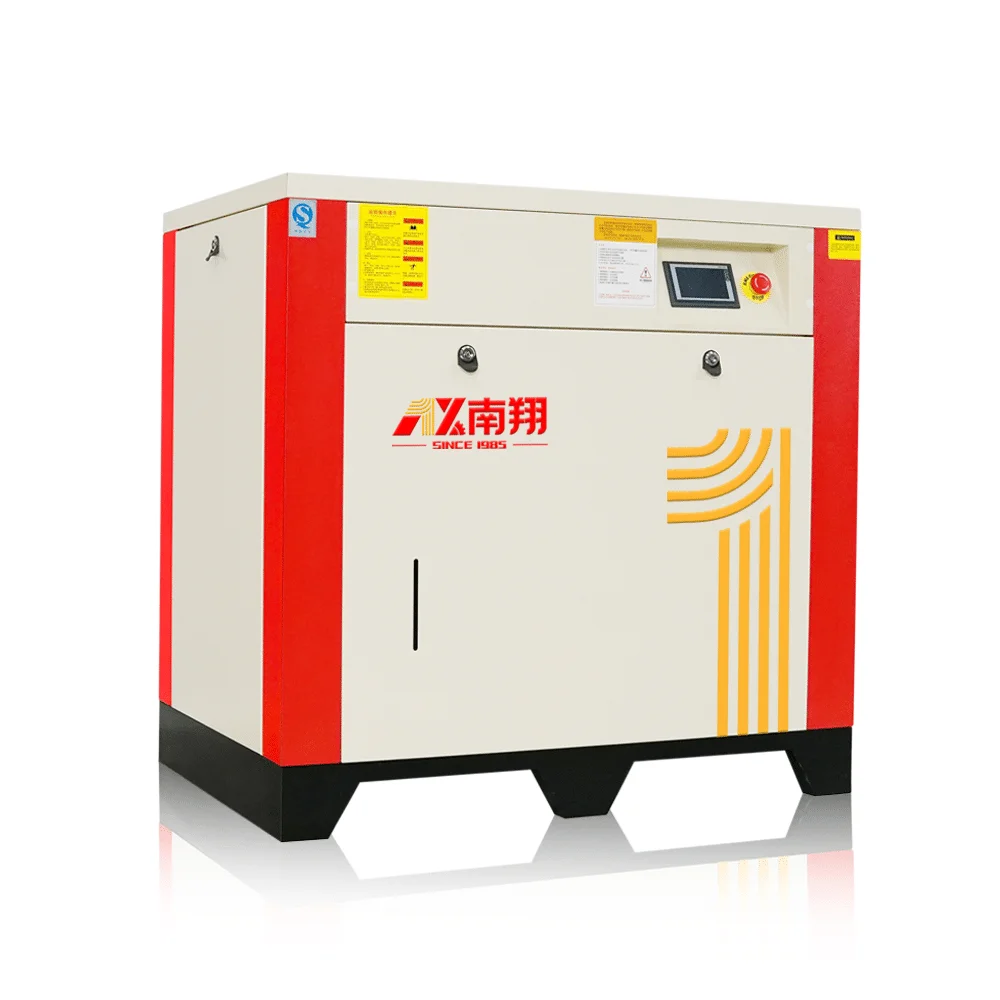

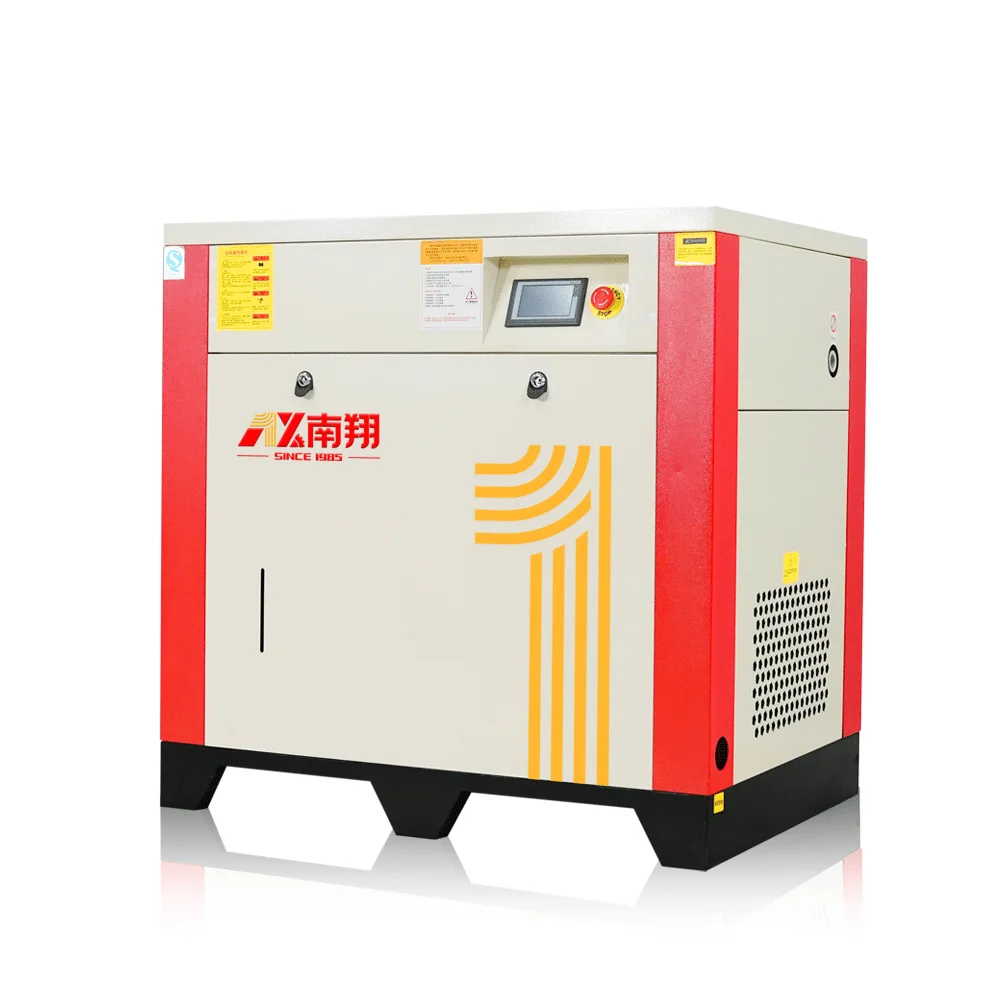

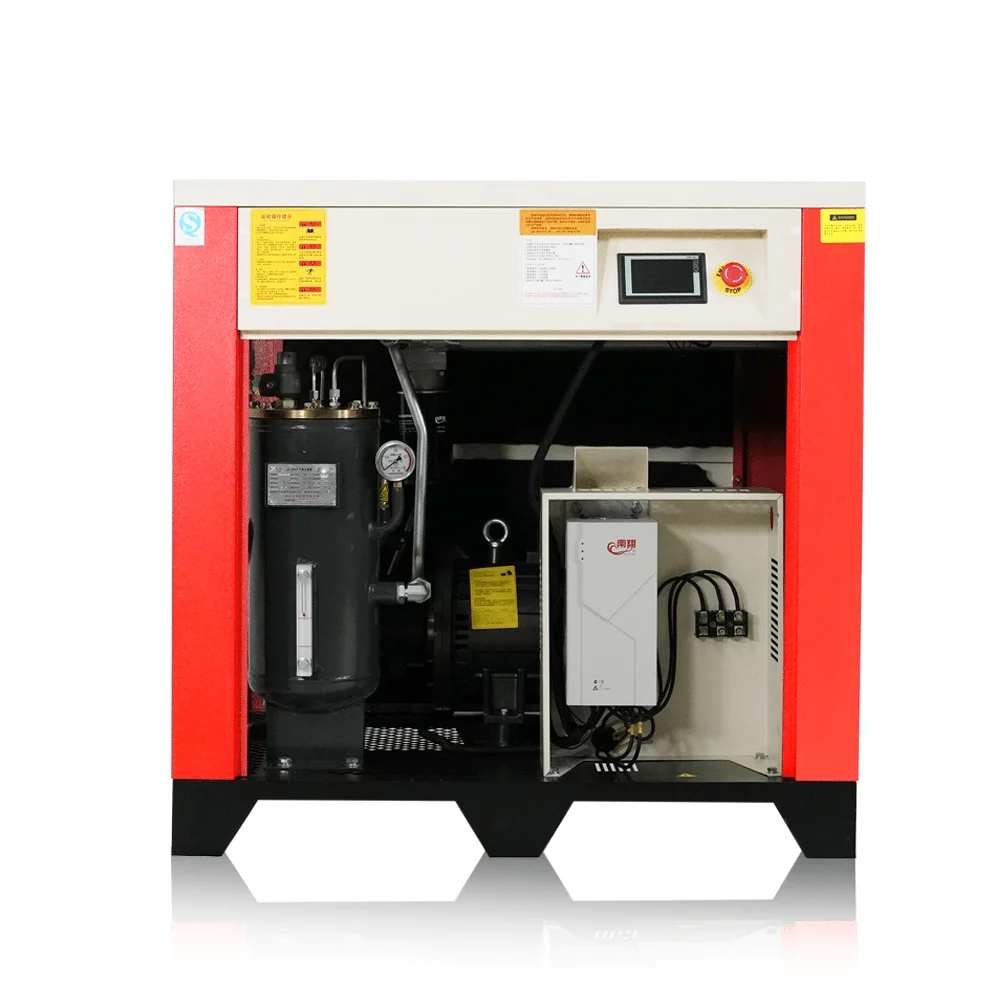

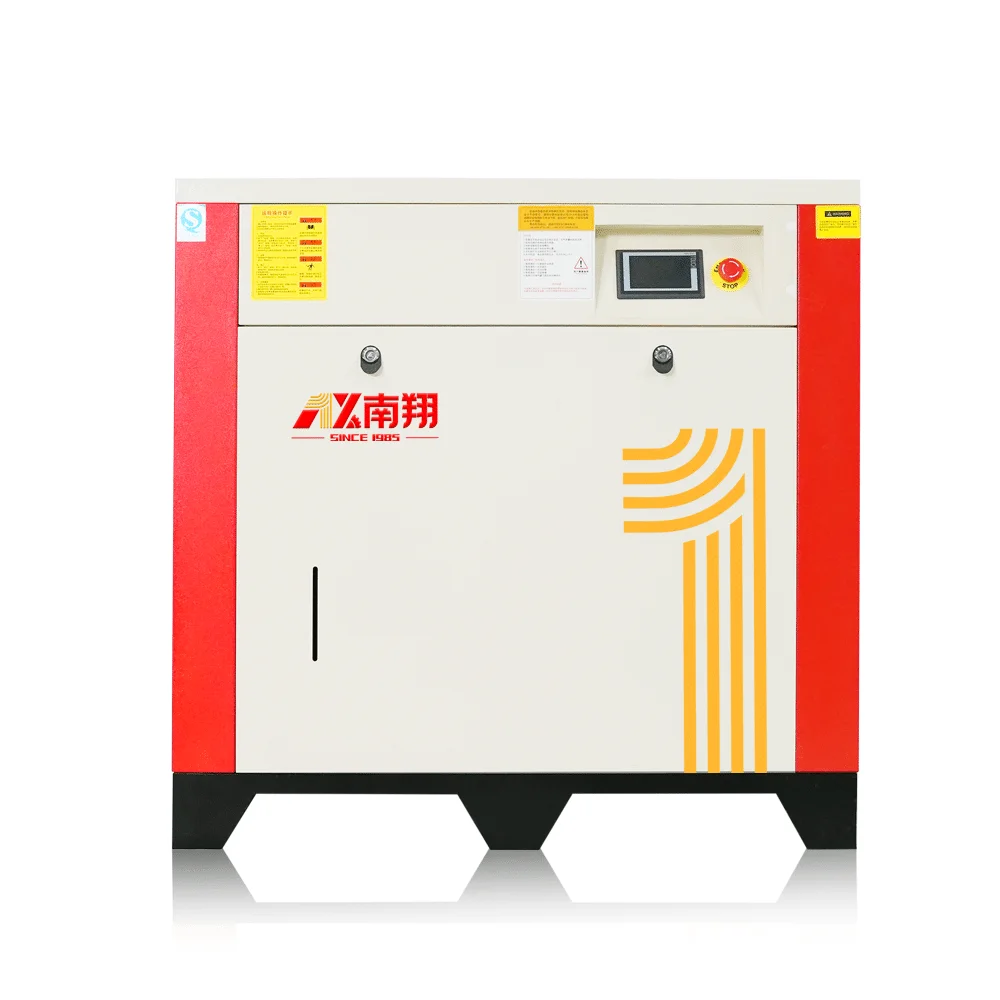

Винтовые компрессоры серии L
Номинальное давление: 0,8 - 1,3 МПа, 8 - 13 бар
Поток воздуха на выходе: 0,7 - 23 m³/мин
Мощность: 7,5 - 132 кВт, 10 - 175 л.с.
Воздушный компрессор винтового типа
● Использовать частотно-регулируемый привод для создания системы передачи данных с частотным регулированием скорости.
● Экономия электроэнергии и снижение производственных затрат.
● Может привести к повышению производительности и улучшению качества продукции.
| Номер модели / Типы приводов | Мощность (кВт/л.с.) | Номинальное давление (бар) | Расход воздуха @ выход (м³/мин) | Размеры (мм) | Вес (кг) | Диаметр воздуховыпускной трубы |
| NXL-7.5V NXL-7.5F | 7.5 / 10 | 8 | 1.1 | 870*600*800 | 130 | G1/2 |
| 10 | 0.85 | |||||
| 13 | 0.7 | |||||
| NXL-11V NXL-11F | 11 / 15 | 8 | 1.6 | 1080*750*1020 | 220 | G3/4 |
| 10 | 1.4 | |||||
| 13 | 1.2 | |||||
| NXL-15V NXL-15F | 15 / 20 | 8 | 2.4 | 1080*750*1020 | 240 | G3/4 |
| 10 | 2.1 | |||||
| 13 | 1.7 | |||||
| NXL-22V NXL-22F | 22 / 30 | 8 | 3.6 | 1180*850*1210 | 340 | G1 |
| 10 | 3.2 | |||||
| 13 | 2.6 | |||||
| NXL-30V NXL-30F | 30 / 40 | 8 | 5.0 | 1340*1000*1300 | 480 | G1-1/2 |
| 10 | 3.25 | |||||
| 13 | 3.1 | |||||
| NXL-37V NXL-37F | 37 / 50 | 8 | 6.1 | 1340*1000*1300 | 500 | G1-1/2 |
| 10 | 4.8 | |||||
| 13 | 4.5 | |||||
| NXL-45V NXL-45F | 45 / 60 | 8 | 7.5 | 1340*1000*1300 | 550 | G1-1/2 |
| 10 | 6.2 | |||||
| 13 | 4.9 | |||||
| NXL-55V NXL-55F | 55 / 75 | 8 | 9.25 | 1630*1150*1400 | 950 | G2 |
| 10 | 7.3 | |||||
| 13 | 6.7 | |||||
| NXL-75V NXL-75F | 75 / 100 | 8 | 12.0 | 1630*1150*1400 | 1100 | G2 |
| 10 | 9.5 | |||||
| 13 | 8.9 | |||||
| NXL-90V NXL-90F | 90 / 120 | 8 | 16.0 | 1900*1300*1650 | 1400 | G2 |
| 10 | 12.0 | |||||
| 13 | 11.5 | |||||
| NXL-110V NXL-110F | 110 / 150 | 8 | 20.0 | 2000*1350*1790 | 1700 | G2 -1/2 |
| 10 | 15.0 | |||||
| 13 | 14.5 | |||||
| NXL-132V NXL-132F | 132 / 175 | 8 | 23.0 | 2000*1350*1790 | 1700 | G2 -1/2 |
| 10 | 20.0 | |||||
| 13 | 16.9 |
Примечание:
Примечания к номеру модели: "F" - фиксированная скорость, "V" - VSD. Из-за потенциально различных скоростей вращения двигателей, расход воздуха при фиксированной скорости представляет собой минимальное значение в диапазоне (например, 30 кВт 8 бар 5,67 м³/мин), в то время как VSD может достигать максимума при полной загрузке.
Стандартное напряжение в 380В (+/-10%), 50Гц +/-2% и доступны для заказного напряжения 220/380/440/460В/60Гц.
В условиях больших высот, экстремальных температур, повышенной влажности, сильной запыленности и других сложных условий эксплуатации мы можем предложить индивидуальные разработки, отвечающие вашим специфическим требованиям. Возможна индивидуализация в соответствии с вашими уникальными требованиями.
Интеллектуальная система управления
Система управления обеспечивает мониторинг температуры выхлопных газов, давления выхлопных газов, рабочей частоты, тока, мощности и рабочего состояния в режиме реального времени. Кроме того, она допускает опциональную интеграцию с модулем "Интернета вещей" и внешней облачной интеллектуальной системой управления. С помощью мобильного устройства пользователи могут дистанционно управлять и контролировать работу установки, включая функции удаленного запуска и остановки, а также онлайн-мониторинг.
Четвертое поколение высокоэффективных двигателей с постоянными магнитами
Этот двигатель имеет класс изоляции F и степень защиты IP54, что позволяет использовать его в жестких условиях эксплуатации. Разборная конструкция обеспечивает простоту обслуживания и ремонта. Отсутствие редуктора обеспечивает высокую эффективность передачи, поскольку двигатель и основной ротор соединены напрямую через муфту. Независимый вентилятор охлаждения обеспечивает сохранение температуры двигателя даже при работе с частотно-регулируемыми приводами. Обмотка оснащена термозащитными выключателями PTC/PT100, предотвращающими размагничивание под воздействием высоких температур. Двигатель имеет широкий диапазон скоростей, высокую точность и широкий диапазон регулировки объема воздуха. Его высокотемпературный магнитный материал UH выдерживает температуру до 180°C без потери магнетизма. По сравнению с обычными двигателями двигатель с постоянными магнитами имеет на 3%-5% более высокий КПД, который остается постоянным даже на низких скоростях.
Преобразователь частоты четвертого поколения Trinity
Особенностью этого преобразователя является регулируемая частота вращения как двигателя с постоянными магнитами, так и вентилятора охлаждения, а также независимое управление вентилятором. Кроме того, он обеспечивает точный контроль давления в пределах 0,01 МПа и контроль температуры на уровне около 85℃ для обеспечения оптимальной смазки без риска перегрева. Система позволяет снизить потребление энергии вхолостую до 45% и предотвратить избыточное давление, которое может увеличить потребление энергии на 7% на каждые 0,1МПа. Диапазон изменения частоты от 30% до 100% обеспечивает большую гибкость по сравнению с типовыми системами. Кроме того, в ней используются векторные расчеты подачи газа, что обеспечивает постоянное соответствие производительности воздушного компрессора потребностям пользователя.

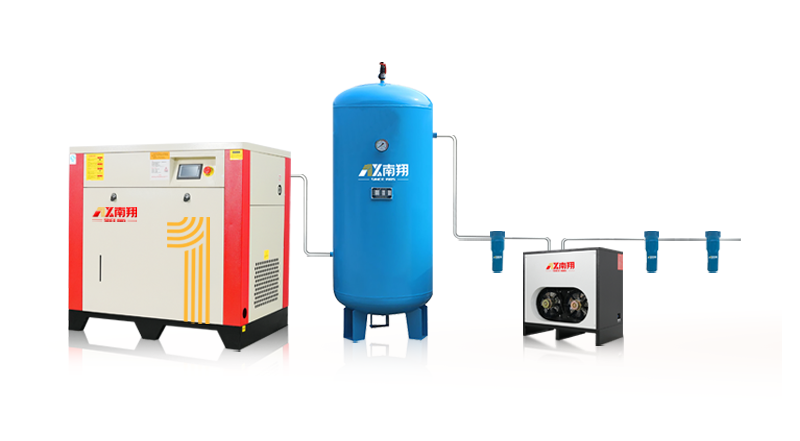

Схема установки воздушного компрессора с фиксированной скоростью вращения
- Сообщите свои требования для экспертной оценки (многоязычная поддержка).
- Получите индивидуальное решение, включая уровень IP, воздушную часть и детали, язык экрана, дистанционное управление, внешний вид, адаптацию напряжения и температуры и т.д.
- Производство начинается после подтверждения заказа (стандартный срок изготовления: 20-25 дней).
- Тщательная проверка качества перед отгрузкой.
- Пожизненная техническая поддержка, поддержка оригинальных запасных частей и 10-летняя гарантия на воздушную часть.
Часто задаваемые вопросы
В винтовом воздушном компрессоре с постоянной частотой вращения используется синхронный двигатель с постоянными магнитами, который не требует реактивного тока намагничивания и может значительно улучшить коэффициент мощности (до 1, даже емкостной), снижая ток статора и потери на сопротивление. Кроме того, при стабильной работе отсутствуют потери в роторе, что позволяет снизить потери в вентиляторе (даже исключить их в двигателях малой мощности) и соответствующие потери на обмотку, в результате чего КПД повышается на 2-8 процентных пункта по сравнению с обычным двигателем тех же характеристик.
Высокотехнологичные винтовые воздушные компрессоры с постоянной частотой вращения обладают рядом преимуществ, включая энергоэффективность, снижение затрат на обслуживание и улучшение качества воздуха. По сравнению с обычными компрессорами, компрессоры высокого класса имеют более длительный срок службы и могут с легкостью работать в тяжелых промышленных условиях. Несмотря на более высокую первоначальную стоимость, долгосрочная экономия и преимущества делают их выгодными инвестициями для многих предприятий.
