Винтовые компрессоры серии T
Винтовые компрессоры серии T
- Номинальное давление: 0,8-1,3 МПа, 8-13 бар
- Расход воздуха на выходе: 0,8-42,5 м³/мин
- Мощность: 7,5- 335 кВт, 10-335 л.с.
Особенности винтовых компрессоров серии T
● Высокоэффективные двигатели с постоянными магнитами экономят до 6-7% энергии по сравнению с традиционными трехфазными асинхронными двигателями. В них также используется новая конструкция с разделенным валом, которая отличается компактностью и стабильностью, а также высокой энергоэффективностью.
● Интеллектуальная технология преобразования частоты позволяет экономить более 30% энергии по сравнению с обычными воздушными компрессорами промышленной частоты.
Воздушные компрессоры с постоянным переменным числом оборотов также оснащены функцией промышленного управления, которая помогает оптимизировать работу.
Основные компоненты серии T Воздушный компрессор
| Модель № / Типы приводов | Мощность (кВт/л.с.) | Номинальное давление (бар) | Расход воздуха на выходе (м³/мин) | Размеры (мм) | Вес (кг) | Диаметр трубы выхода воздуха |
|---|---|---|---|---|---|---|
| NXT-7.5V NXT-7.5F | 7.5 / 10 | 8 | 1.1 | 940*650*830 | 165 | DN15 |
| 10 | 1 | |||||
| 13 | 0.8 | |||||
| NXT-11V NXT-11F | 11/15 | 8 | 1.6 | 1180*750*1000 | 310 | DN20 |
| 10 | 1.4 | |||||
| 13 | 1.2 | |||||
| NXT-15V NXT-15F | 15 / 20 | 8 | 2.4 | 1180*750*1000 | 310 | DN20 |
| 10 | 2.1 | |||||
| 13 | 1.7 | |||||
| NXT-18V NXT-18F | 18 / 25 | 8 | 3.0 | 1380*850*1160 | 400 | DN25 |
| 10 | 2.7 | |||||
| 13 | 2.3 | |||||
| NXT-22V NXT-22F | 22 / 30 | 8 | 3.6 | 1380*850*1160 | 430 | DN25 |
| 10 | 3.2 | |||||
| 13 | 2.6 | |||||
| NXT-30V NXT-30F | 30 / 40 | 8 | 5.0 | 1380*850*1160 | 480 | DN25 |
| 10 | 4.3 | |||||
| 13 | 3.7 | |||||
| NXT-37V NXT-37F | 37 / 50 | 8 | 6.1 | 1500*1000*1330 | 620 | DN40 |
| 10 | 5.4 | |||||
| 13 | 4.5 | |||||
| NXT-45V NXT-45F | 45 / 60 | 8 | 7.6 | 1500*1000*1330 | 720 | DN40 |
| 10 | 6.4 | |||||
| 13 | 5.5 | |||||
| NXT-55V NXT-55F | 55 / 75 | 8 | 9.4 | 1800*1250*1670 | 1480 | DN50 |
| 10 | 8.6 | |||||
| 13 | 7.4 | |||||
| NXT-75V NXT-75F | 75 / 100 | 8 | 13.1 | 1800*1250*1670 | 1680 | DN50 |
| 10 | 11.8 | |||||
| 13 | 9.8 | |||||
| NXT-90V NXT-90F | 90 / 120 | 8 | 16.8 | 1800*1250*1670 | 1880 | DN50 |
| 10 | 14.6 | |||||
| 13 | 11.6 | |||||
| NXT-110V NXT-110F | 110 / 150 | 8 | 20.0 | 2560*1650*1900 | 2400 | DN80 |
| 10 | 17.8 | |||||
| 13 | 14.5 | |||||
| NXT-132V NXT-132F | 132 / 175 | 8 | 23.2 | 2560*1650*1900 | 2700 | DN100 |
| 10 | 20.7 | |||||
| 13 | 16.9 | |||||
| NXT-160V NXT-160F | 160 / 215 | 8 | 26.6 | 2560*1650*1900 | 2800 | DN100 |
| 10 | 22.6 | |||||
| 13 | 19.5 | |||||
| NXT-185V NXT-185F | 185 / 250 | 8 | 30.4 | 3600*2100*2280 | 3100 | DN100 |
| 10 | 26.0. | |||||
| 13 | 22.8 | |||||
| NXT-200V NXT-200F | 200 / 270 | 8 | 32 | 3600*2100*2280 | 3100 | DN100 |
| 10 | 30.2 | |||||
| 13 | 26.3 | |||||
| NXT-220V NXT-220F | 220 / 300 | 8 | 38.2 | 3600*2100*2280 | 3600 | DN100 |
| 10 | 33.2 | |||||
| 13 | 30.5 | |||||
| NXT-250V NXT-250F | 250 / 335 | 8 | 42.5 | 3600*2100*2280 | 3800 | DN100 |
| 10 | 39.7 | |||||
| 13 | 35.8 |
Примечание:
Примечания к номеру модели: “F” означает фиксированную скорость, “V” — VSD. Из-за потенциально различной скорости вращения двигателей расход воздуха при фиксированной скорости представляет собой минимальное значение в диапазоне (т. е. 30 кВт, 8 бар, 5,67 м³/мин), в то время как VSD может достигать максимального значения при полной нагрузке.
Стандартное напряжение 380 В (+/-10%), 50 Гц +/-2%, а также доступно для индивидуального напряжения 220/380/440/460 В/60 Гц.
В случаях повышенной высоты над уровнем моря, экстремальных температур, чрезмерной влажности, сильного запыления или любых других сложных условий эксплуатации мы можем предложить индивидуальные конструкции продуктов, отвечающие вашим конкретным потребностям. Возможна индивидуальная настройка в соответствии с вашими уникальными требованиями.
Интеллектуальная система управления
● Удобный интерфейс, отображающий рабочие данные в режиме реального времени, включая обновления состояния и предупреждения о неисправностях.
● Обеспечивают онлайн-мониторинг колебаний давления, мощности и температуры.
● Система способна отслеживать неисправности в режиме реального времени и записывать журналы тревог, а также планировать функции автоматического включения/выключения питания.
Воздушный конец
Воздушная часть постоянного винтового компрессора с переменной скоростью вращения имеет ряд особенностей, которые делают его эффективным и надежным выбором.
● Используется двухвинтовой главный двигатель HANBELL с большим ротором и низкооборотной конструкцией, что обеспечивает высокую эффективность, низкий уровень шума и минимальную вибрацию.
● Машина также оснащена новой несимметричной конструкцией спирали ротора 5:6, которая увеличивает рабочий объем примерно на 5% по сравнению со стандартными моделями.
● Используются оригинальные подшипники SKF, импортируемые из Швеции. Конструкция предусматривает шесть комплектов подшипников, что снижает нагрузку на подшипники и увеличивает срок службы.
Высокоэффективный энергосберегающий двигатель с постоянным магнитом
● Используется высокоэффективный и энергосберегающий двигатель с постоянными магнитами и степенью защиты IP55.
● Его подшипники - это сверхпрочные подшипники SKF из Швеции, и его эффективность на 5%-10% выше, чем у аналогичных изделий.
Благодаря высокой точности балансировки плавно работает на высоких скоростях с низким уровнем шума и вибрации.
● Имеют класс изоляции F
Интеллектуальная система управления двойным преобразованием частоты
Система постоянного переменного числа оборотов винтового воздушного компрессора отличается использованием высокопроизводительных векторных преобразователей частоты от INOVANCE. Он также может похвастаться удобным интерфейсом, позволяющим легко переключаться между китайским и английским языками. Кроме того, он может быть оснащен дополнительной облачной интеллектуальной системой "Интернет вещей" для еще большей функциональности.
Эффективный охладитель
Кулер имеет несколько особенностей, которые делают его удобным и эффективным выбором. Во-первых, его легко чистить и удалять пыль. Во-вторых, в нем используется высокоэффективный теплообменник с большой площадью поверхности, что обеспечивает избыточный теплообмен 30% и отличную производительность охлаждения. И наконец, он может нормально работать в условиях с температурой до 45 градусов Цельсия.
Высокоэффективный элемент нефтегазового сепаратора
Срок службы маслобензоотделителя составляет не менее 8000 часов, он изготовлен из микроволокнистого стеклянного материала. Его процесс складывания обеспечивает оптимальную производительность, при этом воздух содержит менее 3 частей на миллион масла и частицы масляного тумана размером 0,1 микрометра или меньше.
Масляный фильтр
Срок службы этого фильтра составляет до 4000 часов, а точность фильтрации - 10-15 микрон или меньше. Эффективность фильтрации составляет 99,5% или выше.
Воздушный фильтр
Срок службы этого воздушного фильтра составляет до 4000 часов. Воздушный фильтр изготовлен из стекловолокна, имеет точность фильтрации ≥5 мкм и эффективность 99,8%. Фильтр также имеет большую площадь фильтрации, высокую точность и долгий срок службы.
Центробежный вентилятор
Центробежный вентилятор отличается компактным дизайном, эффективным охлаждением и бесшумной работой. Его плавная работа и простота обслуживания делают его надежным выбором. Кроме того, для большего удобства он оснащен функцией регулирования частоты.
Схема установки (стандартная)

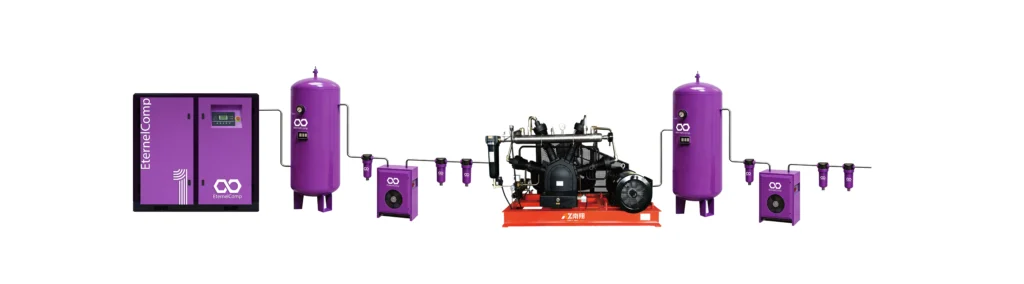

Схема установки (для системы выдува ПЭТ-бутылок)
Поиск
Все продукты
Свяжитесь
Ищете лучшее решение для сжатого воздуха для вашей отрасли?
● Поделитесь своими требованиями для экспертной оценки (многоязычная поддержка).
● Разработать индивидуальное решение с учетом таких параметров, как уровень IP, воздушный конец и детали, язык экрана, дистанционное управление, внешний вид, адаптация к напряжению и температуре и т. д.
● Начало производства после подтверждения заказа (стандартный срок производства: 20-25 дней).
● Перед отправкой проводите тщательное тестирование качества.
● Пожизненная техническая поддержка, поставка оригинальных запасных частей и гарантия на воздушный блок сроком до 10 лет.
Часто задаваемые вопросы
Что такое ротационный винтовой воздушный компрессор с постоянной переменной скоростью?
Воздушный компрессор с постоянным переменным числом оборотов использует синхронный двигатель с постоянными магнитами, который не требует реактивного тока намагничивания и может значительно улучшить коэффициент мощности (до 1, даже емкостной), снижая ток статора и потери на сопротивление. Кроме того, при стабильной работе отсутствуют потери в роторе, что позволяет уменьшить потери в вентиляторе (даже исключить их в двигателях малой мощности) и соответствующие потери на обмотку, в результате чего эффективность повышается на 2-8 процентных пунктов по сравнению с обычным двигателем с теми же характеристиками.
Почему выбрать высокий конец постоянного переменной скорости ротационный винтовой воздушный компрессор?
Высокотехнологичные винтовые воздушные компрессоры с постоянным переменным числом оборотов обладают рядом преимуществ, включая энергоэффективность, снижение затрат на обслуживание и улучшение качества воздуха. По сравнению с обычным типом, компрессоры высокого класса имеют более длительный срок службы и могут с легкостью работать в тяжелых промышленных условиях. Несмотря на более высокую первоначальную стоимость, долгосрочная экономия и преимущества делают их выгодными инвестициями для многих предприятий.
