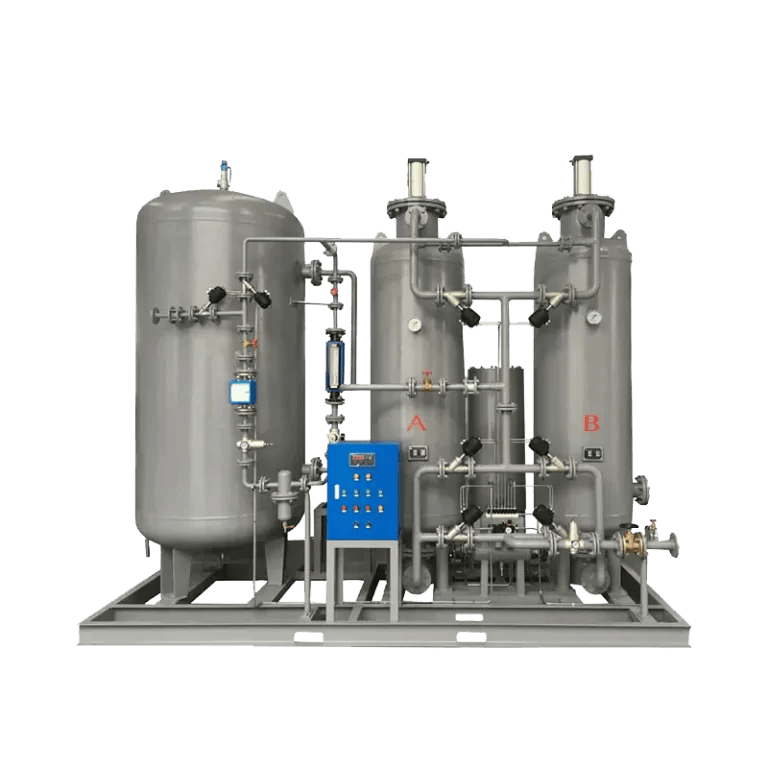

Вертикальный генератор азота PSA
Вертикальный генератор азота PSA
- Производительность азотного воздуха：3-1000Nm3/H
- Nitrogen Purity：99%~99.999%
- Разряжение азотаДавление: 0,1-0,6 МПа
- Шум: <80 дБ(A)
Особенности вертикального генератора азота PSA
- Энергосбережение: Потребляет на 30% меньше энергии по сравнению с традиционными методами получения азота, что снижает долгосрочные эксплуатационные расходы.
- Экологически чистый: Не выделяет вредных газов, полностью соответствует стандартам экологичного производства.
- Регулируемая чистота: Чистота азота может гибко регулироваться в соответствии с конкретными требованиями, подходит для широкого спектра отраслей промышленности.
- Мгновенный старт: Вырабатывает азот сразу после запуска без длительного предварительного нагрева.
- Полностью автоматизированная: Работает автоматически без ручного вмешательства, обеспечивая стабильную подачу азота.
- Мониторинг в режиме реального времени: Постоянно контролирует чистоту азота, расход и давление, автоматически предупреждая о любых отклонениях от нормы.
- Безопасная эксплуатация: Устраняет риски, связанные с хранением жидкого азота, исключает опасность транспортировки и потери при испарении.
- Модульная конструкция: Гибкая модульная структура адаптируется к компактным заводским помещениям или мобильным установкам.
- Прочные компоненты: Срок службы основных частей составляет более 8 лет, а обслуживание осуществляется легко и быстро.
Основные компоненты вертикального генератора азота PSA

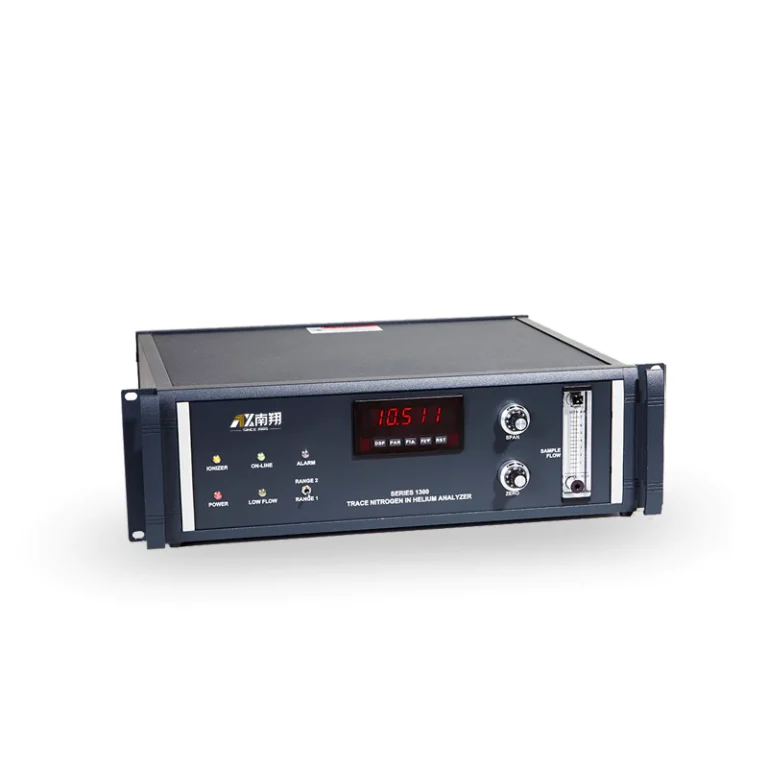

Анализатор азота
●Диапазон температур: от температуры окружающей среды до 450 °C / 842 °F；
●Стабильность температуры: ± 0,5 °C；
●Точность измерения температуры: ± 0,5 °C；
●Процесс азотного анлизера, основные компоненты импортируются из Германии.

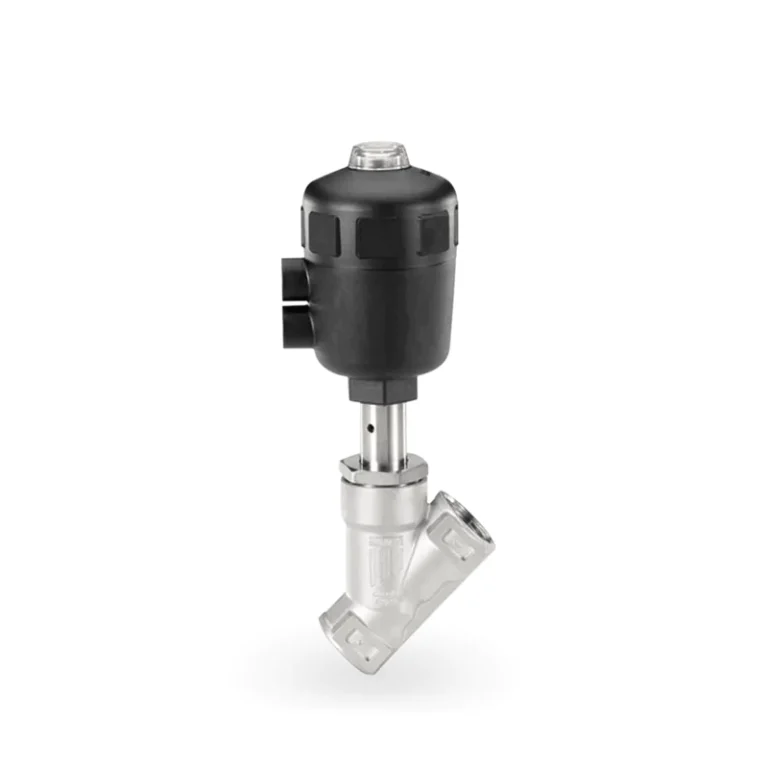

Пневматические клапаны
●Корпус клапана имеет цельную конструкцию, что позволяет избежать возможных утечек, вызванных соединением среднего фланца;
●Шток клапана и золотник соединены шлицами, что обеспечивает хорошее выравнивание, большой момент нагрузки, устраняет зазор и повышает точность регулировки клапана;
●Верхний и нижний штоки клапанов закреплены самосмазывающимися подшипниками, которые обеспечивают высокую точность вращения и хорошую стабильность передачи.

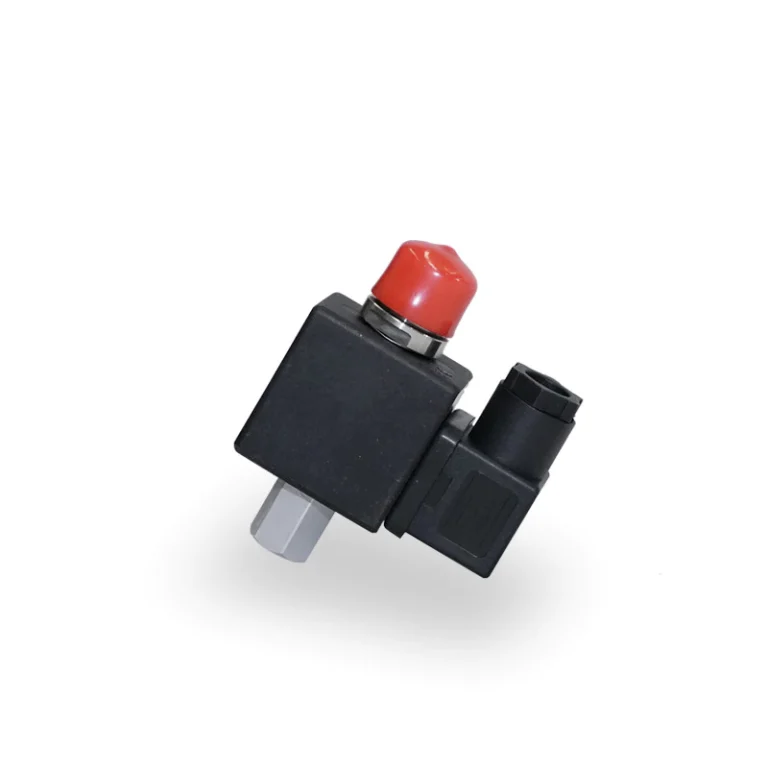

Соленоидные клапаны
●Запатентованные технологические продукты, могут работать в течение длительного времени, обеспечивая питание в течение 365 дней, заменяя нормально открытые клапаны;
●Использование диафрагменной конструкции, низкие требования к чистоте среды;
●Коэффициент пропускной способности клапана на 10% выше, чем у обычных клапанов;
●Используется специальная герметичная конструкция и импортное уплотнение из синтетического каучука, предотвращающее утечки.
| Модель | Чистота (%) | Азотная емкость (нм³/ч) | Потребление воздуха (м³/мин) | Воздухозаборник | Выпуск азота | Давление на входе воздуха (бар) | Давление на выходе азота (бар) |
|---|---|---|---|---|---|---|---|
| NXN-30 | 99 | 30 | 1.5 | DN32 | DN20 | 8-10 | 1-6.5 |
| 99.5 | 1.75 | ||||||
| 99.9 | 2.25 | ||||||
| 99.99 | 3 | ||||||
| 99.999 | 4.5 | ||||||
| NXN-40 | 99 | 40 | 2 | DN40 | DN20 | 8-10 | 1-6.5 |
| 99.5 | 2.3 | ||||||
| 99.9 | 3 | ||||||
| 99.99 | 4 | ||||||
| 99.999 | 8.7 | ||||||
| NXN-50 | 99 | 50 | 2.5 | DN40 | DN20 | 8-10 | 1-6.5 |
| 99.5 | 2.9 | ||||||
| 99.9 | 3.75 | ||||||
| 99.99 | 5 | ||||||
| 99.999 | 10.8 | ||||||
| NXN-60 | 99 | 60 | 3 | DN40 | DN20 | 8-10 | 1-6.5 |
| 99.5 | 3.5 | ||||||
| 99.9 | 4.5 | ||||||
| 99.99 | 6 | ||||||
| 99.999 | 13 | ||||||
| NXN-70 | 99 | 70 | 3.5 | DN50 | DN20 | 8-10 | 1-6.5 |
| 99.5 | 4.1 | ||||||
| 99.9 | 5.25 | ||||||
| 99.99 | 7 | ||||||
| NXN-80 | 99 | 80 | 4 | DN50 | DN20 | 8-10 | 1-6.5 |
| 99.5 | 4.7 | ||||||
| 99.9 | 6 | ||||||
| 99.99 | 8 | ||||||
| NXN-100 | 99 | 100 | 5 | DN50 | DN25 | 8-10 | 1-6.5 |
| 99.5 | 5.8 | ||||||
| 99.9 | 7.5 | ||||||
| 99.99 | 10 | ||||||
| NXN-150 | 99 | 150 | 7.5 | DN65 | DN32 | 8-10 | 1-6.5 |
| 99.5 | 8.75 | ||||||
| 99.9 | 11.3 | ||||||
| 99.99 | 15 | ||||||
| NXN-200 | 99 | 200 | 10 | DN65 | DN32 | 8-10 | 1-6.5 |
| 99.5 | 11.7 | ||||||
| 99.9 | 15 | ||||||
| 99.99 | 20 | ||||||
| NXN-250 | 99 | 250 | 12.5 | DN80 | DN40 | 8-10 | 1-6.5 |
| 99.5 | 14.6 | ||||||
| 99.9 | 18.8 | ||||||
| NXN-300 | 99 | 300 | 15 | DN80 | DN40 | 8-10 | 1-6.5 |
| 99.5 | 17.5 | ||||||
| 99.9 | 22.5 | ||||||
| NXN-350 | 99 | 350 | 17.5 | DN100 | DN40 | 8-10 | 1-6.5 |
| 99.5 | 20.4 | ||||||
| 99.9 | 26.3 | ||||||
| NXN-400 | 99 | 400 | 20 | DN100 | DN50 | 8-10 | 1-6.5 |
| 99.5 | 23.3 | ||||||
| 99.9 | 30 | ||||||
| NXN-500 | 99 | 500 | 25 | DN100 | DN50 | 8-10 | 1-6.5 |
| 99.5 | 29.2 | ||||||
| 99.9 | 37.5 | ||||||
| NXN-600 | 99 | 600 | 30 | DN125 | DN50 | 8-10 | 1-6.5 |
| 99.5 | 35 | ||||||
| 99.9 | 45 | ||||||
| NXN-800 | 99 | 800 | 40 | DN150 | DN65 | 8-10 | 1-6.5 |
| 99.5 | 46.7 | ||||||
| 99.9 | 60 | ||||||
| NXN-1000 | 99 | 1000 | 50 | DN150 | DN65 | 8-10 | 1-6.5 |
| 99.5 | 58.3 | ||||||
| 99.9 | 75 |
Примечание: Данные в этой таблице основаны на 8 бар подаваемого воздуха, 20℃. температура окружающей среды, высота над уровнем моря 0 м и относительная влажность 80%.
Данные, представленные в этом примере, носят исключительно справочный характер.
Поиск
Все продукты
Свяжитесь

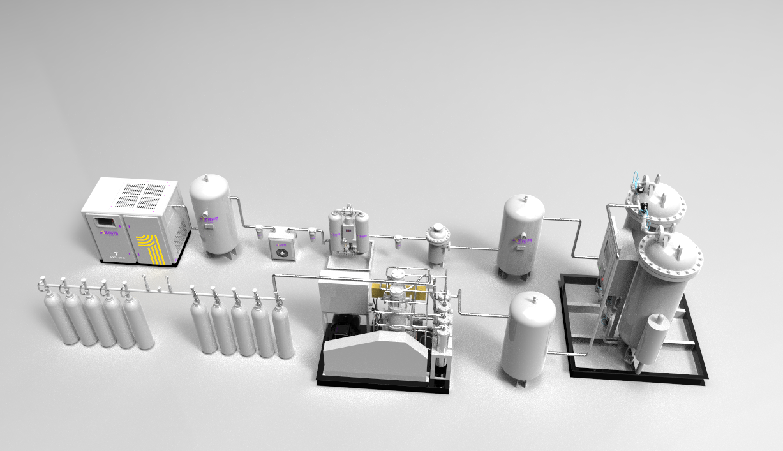

Регулярная установка Поток
Ищете лучшее решение для сжатого воздуха для вашей отрасли?
● Поделитесь своими требованиями для экспертной оценки (многоязычная поддержка).
● Разработать индивидуальное решение с учетом таких параметров, как уровень IP, воздушный конец и детали, язык экрана, дистанционное управление, внешний вид, адаптация к напряжению и температуре и т. д.
● Начало производства после подтверждения заказа (стандартный срок производства: 20-25 дней).
● Перед отправкой проводите тщательное тестирование качества.
● Пожизненная техническая поддержка, поставка оригинальных запасных частей и гарантия на воздушный блок сроком до 10 лет.
Часто задаваемые вопросы
Каких уровней чистоты может достичь вертикальный генератор азота PSA?
Вертикальный генератор азота PSA производит азот с регулируемой чистотой в диапазоне от 99% до 99,999%, что делает его пригодным для различных промышленных применений.
Какие мощности азота доступны для вертикального генератора азота PSA?
Вертикальные генераторы азота PSA серии NXN имеют производительность от 30 Нм³/ч (NXN-30) до 1000 Нм³/ч (NXN-1000), что позволяет удовлетворить как небольшие, так и крупные производственные потребности.
Каковы требования к расходу воздуха и входному давлению для вертикального генератора азота PSA?
В зависимости от модели и требуемой чистоты расход воздуха составляет от 1,5 м³/мин до 75 м³/мин. Рекомендуемое давление воздуха на входе составляет 8-10 бар.
Каковы основные отрасли применения вертикального генератора азота PSA？
Вертикальный генератор азота PSA подходит для электроники, пищевой, фармацевтической, химической и других отраслей промышленности.
