Безмасляный винтовой воздушный компрессор, компрессор с водяной смазкой и центробежный компрессор: исчерпывающее сравнение
Промышленные системы сжатого воздуха являются одними из крупнейших потребителей энергии на производственных предприятиях, на долю которых на некоторых заводах приходится до 30% от общего объема потребления электроэнергии. Выбор технологии компрессора — безмасляный винтовой, с водяной смазкой или центробежный — не является просто инженерным предпочтением. Это решение, которое на десятилетия вперед определяет затраты на энергию, качество воздуха, объем технического обслуживания и надежность производства. Каждая из этих трех технологий по-своему решает основную задачу сжатия воздуха, и каждая из них сопряжена с определенным набором компромиссов в отношении капитальных затрат, эксплуатационной эффективности и пригодности для конкретных задач. В данной статье представлено технически обоснованное сравнительное исследование, которое поможет инженерам-эксплуатационникам, руководителям предприятий и специалистам по закупкам определить, какая технология компрессоров соответствует их конкретным эксплуатационным требованиям.
Безмасляный винтовой воздушный компрессор обеспечивает чистоту воздуха класса 0 по стандарту ISO 8573-1 без риска попадания масла, что делает его незаменимым для применения в пищевой, фармацевтической и электронной промышленности. Компрессор с водяной смазкой обеспечивает практически изотермическое сжатие за счет прямого впрыска воды, предлагая превосходную энергоэффективность за счет сложности системы водоподготовки. Центробежный компрессор отлично подходит для применений с большим объёмом и непрерывной работой мощностью свыше 500 HP, обеспечивая непревзойдённую плотность расхода воздуха в кубических футах в минуту на квадратный фут, но с ограниченной регулируемостью мощности. Правильный выбор зависит от требуемого класса качества воздуха, профиля потребности в расходе, диапазона рабочего давления и общего бюджета на весь жизненный цикл.
Для сравнения этих трех технологий необходимо выйти за рамки упрощённых заявлений производителей и проанализировать реальные данные о производительности по целому ряду показателей: удельное энергопотребление, периодичность технического обслуживания, уровни сертификации качества воздуха, диапазон регулирования мощности и совокупная стоимость владения в течение срока службы от 10 до 15 лет. В каждом разделе данного руководства рассматривается конкретный аспект сравнения, а данные, по возможности, представлены в виде структурированных таблиц, что позволяет провести прямую и объективную оценку. Ниже подробно рассматриваются следующие темы.
Оглавление
- Как работает безмасляный винтовой воздушный компрессор
- Что такое компрессор с водяной смазкой и чем он отличается
- Как работают центробежные компрессоры и в каких случаях они демонстрируют наилучшие характеристики
- Сравнение «один на один»: производительность, эффективность и стоимость
- Какая технология компрессоров подходит для ваших задач
- Вопросы технического обслуживания и жизненного цикла для всех трёх технологий

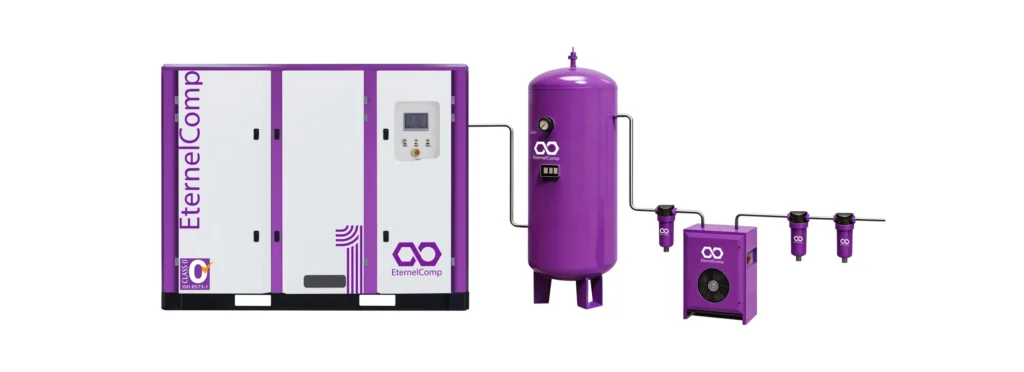

Как работает безмасляный винтовой воздушный компрессор
Безмасляный винтовой воздушный компрессор использует два взаимозацепляющихся ротора, приводимых в движение прецизионными зубчатыми передачами, для сжатия воздуха без использования смазочного материала в камере сжатия. Роторы никогда не соприкасаются физически — шестерни поддерживают микрозазор от 0,001 до 0,002 дюйма, — что исключает необходимость впрыска масла и гарантирует, что нагнетаемый воздух не содержит масляного аэрозоля. Именно такая конструкция, обеспечивающая работу в сухом режиме, позволяет получить сертификат соответствия стандарту ISO 8573-1 класса 0 — самому высокому стандарту чистоты сжатого воздуха.
Принцип сухой компрессии
В безмасляном винтовом компрессоре воздух поступает через впускной клапан и удерживается между лопастями мужского и женского роторов во время их вращения. По мере вращения роторов объем удерживаемого воздуха уменьшается, что приводит к повышению давления воздуха за счет чисто механического сжатия. В отличие от винтового компрессора с масляным впрыском, в котором масло выполняет тройную функцию — смазку, уплотнение и охлаждение, — в безмасляной конструкции каждая из этих функций вынесена в отдельные подсистемы:
- Зубчатые колеса, установленные на валах роторов, обеспечивают точную синхронизацию роторов и предотвращают контакт металла с металлом.
- На поверхности ротора наносятся внутренние покрытия — как правило, из ПТФЭ, ПИК или на керамической основе — для снижения трения и повышения долговечности без использования смазки.
- Межступенчатое охлаждение осуществляется с помощью внешних воздушных или водяных рубашек, а не за счет впрыскиваемой жидкости; при давлении свыше 100 PSI для регулирования температуры на выходе стандартно применяется двухступенчатое сжатие.
Тракт прохождения технологического воздуха остается полностью свободным от смазочного материала от входа до выхода, что является отличительной особенностью безмасляный винтовой воздушный компрессор. Это принципиально отличается от конструкции с впрыском масла и последующей фильтрацией для улавливания переносимых частиц — такой конфигурации никогда не удастся достичь класса 0, поскольку фильтрация не может гарантировать нулевое содержание масла при всех условиях эксплуатации, включая обход фильтрующего элемента или его насыщение.
Двухступенчатая конфигурация и управление тепловым режимом
Поскольку в безмасляных винтовых компрессорах отсутствует масло, поглощающее тепло сжатия, они работают при значительно более высоких температурах нагнетания, чем их масляные аналоги. Одноступенчатое сжатие от атмосферного давления до 100 PSI может приводить к температурам нагнетания, превышающим 350°F (177°C). Для решения этой проблемы практически все промышленные безмасляные винтовые компрессоры мощностью свыше 30 HP используют двухступенчатую конструкцию:
| Этап | Давление на входе | Давление на выходе | Типичная температура на выходе |
|---|---|---|---|
| Первый этап | Атмосферный | 30–45 PSI | 300–380 °F (149–193 °C) |
| Промежуточный охладитель | 30–45 PSI | 30–45 PSI (с охлаждением) | 80–110 °F (27–43 °C) |
| Второй этап | 30–45 PSI | 100–150 PSI | 280–350 °F (138–177 °C) |
| Охладитель выхлопных газов | 100–150 PSI | 100–150 PSI (с охлаждением) | 80–110 °F (27–43 °C) |
Межконтурный охладитель и доохладитель являются критически важными компонентами. Недостаточная охлаждающая способность — будь то из-за недостаточного размера, загрязнения или высокой температуры окружающей среды — напрямую снижает производительность компрессора и ускоряет износ покрытий ротора и подшипников.
Качество воздуха и сертификация
Основной причиной, по которой предприятия выбирают безмасляную винтовую технологию, является обеспечение качества сжатого воздуха. Стандарт ISO 8573-1 определяет чистоту сжатого воздуха по трем категориям: твердые частицы, влажность (точка росы под давлением) и общее содержание масла. Безмасляный компрессор, сертифицированный по классу 0, исключает попадание масла из источника сжатия, однако для полного соответствия требованиям класса ISO также необходимо установить последующие оборудование для подготовки сжатого воздуха — осушители и системы фильтрации — для удаления твердых частиц и влаги. Сам компрессор обеспечивает необходимый уровень содержания масла; остальное обеспечивает цепочка очистки.
Что такое компрессор с водяной смазкой и чем он отличается
Компрессор с водяной смазкой впрыскивает очищенную воду непосредственно в камеру сжатия вместо масла, используя воду для уплотнения ротора, смазки и, что наиболее важно, для отвода тепла. Высокая удельная теплоемкость воды — примерно в четыре раза выше, чем у масла — обеспечивает практически изотермическое сжатие, что означает значительное снижение повышения температуры во время сжатия. Это тепловое преимущество обеспечивает превосходную энергоэффективность: удельная мощность (кВт на 100 куб. футов в минуту) обычно на 5%–15% ниже по сравнению с аналогичными по производительности сухими безмасляными винтовыми компрессорами.
Преимущества почти изотермического процесса
Основной термодинамический принцип, лежащий в основе эффективности компрессора, заключается в том, что работа, затрачиваемая на сжатие, сводится к минимуму, когда процесс приближается к изотермическим условиям — то есть когда температура воздуха во время сжатия остается максимально постоянной. При теоретическом изотермическом сжатии всё выделяемое тепло мгновенно отводится. В реальном компрессоре процесс является политропным, то есть занимает промежуточное положение между изотермическим и адиабатическим (без теплообмена).
Компрессоры с водяной смазкой ближе всего приближаются к идеалу изотермического процесса, чем любая другая технология компрессоров прямого вытеснения. Впрыскиваемая вода, распыляемая в камере сжатия, поглощает тепло сжатия по мере его образования. Температура на выходе в компрессоре с водяной смазкой, работающем при давлении 100–125 PSI, обычно составляет 100–140 °F (38–60 °C), в то время как для сухого безмасляного винтового компрессора она превышает 350 °F. Это влечет за собой три непосредственных последствия:
- Более низкая удельная мощность: двигатель компрессора выполняет меньший объем термодинамической работы на каждый кубический фут в минуту (CFM) производительности. Типичная удельная мощность для компрессора с водяной смазкой мощностью 100 HP при давлении 100 PSI составляет 17–19 кВт на 100 кубических футов в минуту (CFM), тогда как для сухого безмасляного винтового компрессора этот показатель составляет 19–22 кВт на 100 кубических футов в минуту (CFM).
- Промежуточный охладитель не требуется: поскольку температура на выходе и так низкая, двухступенчатое сжатие с использованием промежуточного охладителя не требуется. Одноступенчатые компрессоры с водяной смазкой способны достигать давления 125–150 PSI за один этап, что позволяет сократить количество компонентов и снизить механическую сложность конструкции.
- Вода — единственный расходный материал: не требуется замена масла, замена масляных фильтров или очистка масляного конденсата. Вода циркулирует по замкнутому контуру с фильтрацией и периодическим пополнением.
Проблема очистки воды
Преимущество компрессоров с водяной смазкой в плане энергоэффективности сопряжено со значительным эксплуатационным требованием: вода должна оставаться чистой и химически стабильной. В системе рециркуляции воды, используемой в компрессоре, в необработанной воде быстро накапливаются растворенные твердые вещества, что способствует росту микроорганизмов и коррозии внутренних компонентов. Установка компрессора с водяной смазкой требует:
- Система очистки воды, которая поддерживает уровень pH, регулирует проводимость и предотвращает образование накипи и биологическое загрязнение.
- Регулярный мониторинг качества воды, включая определение pH, общего содержания растворенных веществ (TDS) и количества бактерий — как правило, еженедельно.
- Периодическая замена воды, частота которой зависит от качества поступающего воздуха, количества часов работы и эффективности системы очистки.
Подсистема водоподготовки влечет за собой как капитальные затраты, так и расходы на текущее техническое обслуживание, которых нет при использовании сухого безмасляного винтового компрессора. Для предприятий, расположенных в регионах с низким качеством воды или ограниченным доступом к очищенной воде, эта нагрузка может перевесить экономию энергии. И наоборот, предприятия, на которых уже имеются системы водоподготовки для других технологических процессов — например, фармацевтические заводы с установками по производству очищенной воды — могут интегрировать водяной контур компрессора с минимальными дополнительными затратами.
Сравнение качества воздуха с безмасляным винтовым осушителем
Компрессоры с водяной смазкой, как и сухие безмасляные винтовые компрессоры, исключают попадание масла в камеру сжатия. Сама вода не содержит масла, поэтому масло не попадает в поток воздуха. Однако вода, циркулирующая в системе, требует постоянной обработки и очистки. Без надлежащего технического обслуживания теплая и влажная среда внутри компрессора может способствовать размножению бактерий, что создает риск загрязнения нагнетаемого воздуха. Еще одним ключевым отличием является влажность. Выходящий воздух из компрессора с водяной смазкой при температуре на выходе насыщен водяным паром. Осушка на выходе является обязательной для любых применений, требующих точки росы под давлением ниже температуры окружающей среды, а нагрузка на осушитель выше, чем для сухого компрессора, поскольку поступающий воздух изначально полностью насыщен, а не частично.
Как работают центробежные компрессоры и в каких случаях они демонстрируют наилучшие характеристики
Центробежный компрессор, также известный как динамический или турбокомпрессор, использует высокоскоростное вращающееся рабочее колесо для ускорения воздуха, а затем преобразует кинетическую энергию в давление с помощью диффузора. В отличие от компрессоров прямого вытеснения (винтовых или поршневых), которые физически удерживают и сжимают объем воздуха, центробежные агрегаты придают воздуху скорость и работают на основе аэродинамических принципов. Это принципиальное отличие делает центробежные компрессоры доминирующей технологией для применений с очень большими объёмами и непрерывным режимом работы — как правило, с мощностью свыше 500 HP и производительностью свыше 2 000 CFM — где их исключительное соотношение расхода к занимаемой площади и безмасляная конструкция оправдывают более высокую стоимость и ограниченную регулируемость.
Динамика центробежного сжатия
Каскад центробежного компрессора состоит из рабочего колеса, вращающегося со скоростью от 20 000 до 60 000 об/мин, которое всасывает воздух в осевом направлении и выбрасывает его в радиальном направлении с высокой скоростью. Затем воздух, набирающий высокую скорость, проходит через диффузор — кольцо неподвижных лопаток, которые замедляют воздух и преобразуют скорость в статическое давление. Каждая ступень может обеспечивать коэффициент повышения давления примерно от 2:1 до 3:1, что означает, что для достижения типичных промышленных давлений требуется несколько ступеней. Трехступенчатый центробежный компрессор может создавать давление 100–150 PSI при входе на атмосферном давлении.
Ключевой рабочей характеристикой, определяющей расчетные параметры центробежного компрессора, является взаимосвязь между расходом, давлением и скоростью вращения рабочего колеса, которая регулируется законами вентиляторов. В отличие от винтового компрессора, который обеспечивает относительно постоянный расход в кубических футах в минуту (CFM) в диапазоне значений давления на выходе, производительность центробежного компрессора в значительной степени зависит от давления в системе:
- По мере того как давление в системе превышает расчетное значение, расход уменьшается в соответствии с характеристической кривой компрессора.
- При достижении критического минимального расхода (составляющего для большинства агрегатов примерно 60–70% от расчетного расхода) в компрессоре возникает вибрация — состояние резкого, потенциально разрушительного изменения направления потока, которое необходимо предотвращать с помощью систем защиты от вибрации.
- По мере снижения давления в системе ниже расчетного значения расход увеличивается до тех пор, пока компрессор не достигнет точки дросселирования или предельного сопротивления, при которых дальнейшее увеличение расхода становится невозможным независимо от снижения давления.
Такой узкий рабочий диапазон делает центробежные компрессоры идеальным выбором для базовой нагрузки, где спрос является стабильным и предсказуемым, и не подходит для применений с широким диапазоном колебаний расхода, если только не используется последовательная работа нескольких агрегатов или частотно-регулируемый привод (VSD) — хотя диапазон регулирования производительности центробежных компрессоров с частотно-регулируемым приводом обычно ограничен значением 40–50% от расчетного расхода по сравнению с 20–30% для винтовых агрегатов.
Эффективность при масштабировании
Удельная мощность (кВт на 100 куб. футов в минуту) центробежных компрессоров становится все более выгодной по мере увеличения размеров агрегата. При мощности ниже примерно 400 HP винтовые компрессоры — особенно безмасляные агрегаты, оснащенные частотно-регулируемым приводом (VSD) — как правило, более эффективны. При мощности свыше 1 000 HP центробежные компрессоры обладают явным преимуществом по эффективности при работе в режиме базовой нагрузки:
| Размер компрессора | Безмасляный винтовой компрессор (кВт/100 куб. футов в минуту) | С водяной смазкой (кВт/100 куб. футов/мин) | Центробежный (кВт/100 куб. футов в минуту) |
|---|---|---|---|
| 100 л.с. / ~500 куб. футов в минуту | 20–22 | 17–19 | Нет в наличии в этом размере |
| 300 HP / ~1 500 CFM | 19–21 | 17–18 | 20–22 (начальный уровень) |
| 500 HP / ~2 500 CFM | 18–20 | 16–18 | 18–20 |
| 1 000 HP / ~5 000 CFM | 17–19 | Обычно отсутствует | 16–18 |
| 2 000 HP / ~10 000 CFM | Обычно отсутствует | Нет в наличии | 15–17 |
Точка перехода, при которой эффективность центробежных установок превосходит эффективность винтовых, приходится на диапазон мощностей от 500 до 700 HP при непрерывном режиме работы. Ниже этого порога более высокая первоначальная стоимость центробежных установок, сложные системы защиты от гидравлических ударов и более узкий рабочий диапазон, как правило, не оправдывают незначительного прироста эффективности.
По своей природе не содержит масла, но по умолчанию не относится к классу 0
Как и безмасляные винтовые компрессоры, центробежные компрессоры не допускают попадания масла в контур технологического воздуха. Смазка ограничивается подшипниками и зубчатыми передачами, которые изолированы от камеры сжатия с помощью уплотнений вала. Однако центробежные компрессоры не проходят автоматическую сертификацию по стандарту ISO 8573-1 класса 0. Всасываемый в компрессор атмосферный воздух содержит углеводороды, и если в самом компрессорном помещении присутствуют масляные пары — например, от другого оборудования — эти загрязнения будут всасываться в компрессор и потенциально концентрироваться в нагнетаемом воздухе. Технология компрессора по своей сути обеспечивает отсутствие масла в камере сжатия, но для достижения конкретного класса ISO систему всё равно необходимо оценивать комплексно, включая качество всасываемого воздуха и последующую очистку.
Сравнение «один на один»: производительность, эффективность и стоимость
При оценке всех трёх технологий по критериям, имеющим наибольшее значение в сфере промышленных закупок — капитальные затраты, энергоэффективность, трудоемкость технического обслуживания, качество сжатого воздуха, надёжность и диапазон регулирования — ни одна из технологий не демонстрирует явного превосходства по всем параметрам. Безмасляные винтовые компрессоры обеспечивают оптимальный баланс между гарантированным качеством воздуха и эксплуатационной гибкостью в самом широком спектре применений. Компрессоры с водяной смазкой демонстрируют самое низкое удельное энергопотребление, но требуют наличия инфраструктуры для очистки воды. Центробежные компрессоры не имеют себе равных при работе в режиме базовой нагрузки с очень большими объемами, но накладывают жесткие ограничения на условия эксплуатации.
Матрица всестороннего сравнения технологий
| Критерий оценки | Безмасляный винтовой компрессор | С водяной смазкой | Центробежный |
|---|---|---|---|
| Класс масла по стандарту ISO 8573-1 | Сертифицировано по классу 0 | Сертифицировано по классу 0 | Поддержка класса 0 (зависит от системы) |
| Типичный диапазон мощности | 30–1 000 л.с. | 30–500 HP | 300–5 000+ лошадиных сил |
| Типичный диапазон CFM | 100–5,000 | 100–2,500 | 1,500–25,000+ |
| Диапазон давления (один прибор) | 100–150 PSI (2-ступенчатый) | 100–150 PSI (1-ступенчатый) | 100–150 PSI (3-ступенчатый) |
| Удельная мощность при давлении 100 PSI | 19–22 кВт/100 куб. футов в минуту | 17–19 кВт/100 куб. футов в минуту | 18–22 кВт/100 куб. футов в минуту (в зависимости от размера) |
| Коэффициент регулирования (с частотно-регулируемым приводом) | 20–100% | 20–100% | 40–100% |
| Температура на выходе | 280–380 °F (138–193 °C) | 100–140 °F (38–60 °C) | 200–300 °F (93–149 °C) |
| Типичная стоимость капитала ($/HP) | $800–$1 200 | $1 000–$1 400 | $1 200–$2 000 |
| Основные расходные материалы | Воздушные фильтры, смазка для подшипников | Химикаты для очистки воды, фильтры | Воздушные фильтры, масло для подшипников |
| Интервал технического обслуживания | 4 000–8 000 часов | 4 000–6 000 часов | 8 000–16 000 часов |
| Риск скачков напряжения | Нет | Нет | Ниже приведен технологический процесс ~60% |
| Уровень шума (1 метр) | 72–82 дБА | 68–78 дБА | 85–105 дБА (требуется кожух) |
| Габариты установки | Умеренный | Умеренный | Высокая производительность на кубический фут в минуту при небольших размерах; компактность при больших размерах |
Капитальные затраты и совокупная стоимость владения
Первоначальная покупная цена дает неполное представление о ситуации. Анализ совокупной стоимости владения за 10 лет для типовой установки мощностью 300 HP и производительностью 1 500 CFM, работающей 6 000 часов в год, показывает следующее:
| Категория расходов (10 лет) | Безмасляный винтовой компрессор | С водяной смазкой | Центробежный |
|---|---|---|---|
| Первоначальная стоимость оборудования | $270,000 | $330,000 | $420,000 |
| Монтаж (электромонтажные работы, прокладка трубопроводов, устройство фундамента) | $45,000 | $60,000 | $85,000 |
| Энергия ($0,10/кВт·ч, 6 000 ч/год) | $1,260,000 | $1,080,000 | $1,170,000 |
| Плановое техническое обслуживание (запчасти + работа) | $120,000 | $150,000 | $95,000 |
| Расходные материалы (фильтры, химикаты для очистки) | $25,000 | $45,000 | $28,000 |
| Надбавка за внеплановый ремонт | $35,000 | $40,000 | $50,000 |
| Итого за 10 лет | $1,755,000 | $1,705,000 | $1,848,000 |
В данном сценарии компрессор с водяной смазкой обеспечивает наименьшую совокупную стоимость владения за 10 лет благодаря преимуществу в энергоэффективности, которое нарастает в течение 60 000 часов работы. Центробежный компрессор имеет самые высокие совокупные затраты на данном уровне мощности — экономия энергии, которую центробежные компрессоры обеспечивают при более крупных установках, пока не реализовалась, а преобладают более высокие капитальные затраты и расходы на монтаж. Безмасляный винтовой компрессор занимает промежуточное положение, характеризуясь предсказуемыми затратами на техническое обслуживание и отсутствием необходимости в инфраструктуре для подготовки воды.
Энергоэффективность: основной фактор, влияющий на затраты
Для всех трёх технологий на долю энергопотребления приходится от 70% до 75% от общей стоимости жизненного цикла. Это означает, что улучшение удельной мощности на 10% — например, с 20 кВт/100 куб. футов в минуту до 18 кВт/100 куб. футов в минуту — позволяет сэкономить примерно $108 000 за 10 лет на агрегате мощностью 300 HP. Именно поэтому энергетическое преимущество компрессора с водяной смазкой, несмотря на его более высокую первоначальную стоимость и сложность системы водоподготовки, может обеспечить превосходную экономическую эффективность в течение всего срока службы при правильном применении. Однако этот расчет предполагает стабильную, непрерывную работу вблизи расчетной точки компрессора. На объектах с сильно колеблющимся спросом безмасляный винтовой компрессор, оснащенный частотно-регулируемым приводом (VSD) и эффективно работающий в широком диапазоне регулирования, может обеспечить более низкое фактическое энергопотребление, чем агрегат с водяной смазкой и фиксированной скоростью, который циклически включается и выключается, приводя к потерям при сбросе давления и неэффективности запуска при каждом цикле.
Какая технология компрессоров подходит для ваших задач
При выборе компрессора определяющим фактором должны быть требования к применению, а не предпочтения в отношении технологии. Эти три технологии предназначены для совершенно разных режимов эксплуатации: безмасляные винтовые компрессоры — для задач, требующих сертифицированной чистоты воздуха при изменчивой нагрузке; компрессоры с водяной смазкой — для объектов, где приоритетом является энергоэффективность и которые уже оснащены системами водоподготовки; а центробежные компрессоры — для задач с очень большими объемами и стабильной базовой нагрузкой, где не требуется регулирование мощности.
Матрица решений по сферам применения
| Приложение | Рекомендуемые технологии | Причина |
|---|---|---|
| Переработка продуктов питания и напитков | Безмасляный винтовой компрессор | Требуется сертификация по стандарту ISO 8573-1, класс 0; диапазон средних значений CFM соответствует возможностям винтовой технологии |
| Фармацевтическое производство | Безмасляный винтовой компрессор | Соблюдение нормативных требований (FDA, GMP ЕС) требует использования сертифицированного безмасляного сжатого воздуха; возможность работы с частотно-регулируемым приводом (VSD) соответствует циклам серийного производства |
| Электроника и полупроводники | Безмасляный винтовой или центробежный | Крупные производственные предприятия со стабильным спросом свыше 2 000 кубических футов в минуту извлекают выгоду из эффективности центробежных компрессоров; на более мелких предприятиях используются безмасляные винтовые компрессоры |
| Текстильное производство | С водяной смазкой | Снижение затрат на энергию имеет решающее значение для отраслей с низкой рентабельностью; требования к качеству воздуха менее строгие, чем в фармацевтической и пищевой промышленности |
| Сборка автомобилей (крупный завод) | Центробежный | Очень высокий и относительно стабильный спрос на CFM в течение нескольких смен; отлично подходит для профиля базовой нагрузки центробежных турбин |
| Поставщик автомобильной промышленности первого уровня (завод средней мощности) | Безмасляный винтовой компрессор с частотно-регулируемым приводом | Изменчивые объемы производства в разных сменах; частотно-регулируемый привод (VSD) отслеживает спрос и экономит энергию в периоды низкой производительности |
| Химическая обработка | Винтовой компрессор с водяной смазкой или безмасляный винтовой компрессор | Зависит от степени контакта с технологическим воздухом; в случаях, когда затраты на энергию являются основным фактором, предпочтительна система с водяной смазкой |
| Производство медицинского оборудования | Безмасляный винтовой компрессор | Системы качества по стандарту ISO 13485; предсказуемый цепочка документации по качеству воздуха |
| Общее машиностроение (разнообразное оборудование) | Безмасляный винтовой компрессор с частотно-регулируемым приводом | Значительная изменчивость спроса; система VSD обеспечивает эффективную работу при частичной нагрузке |
| Производство азота в промышленных масштабах | Центробежный | Очень высокая постоянная потребность в воздухе; для крупных азотных установок требуется более 5 000 кубических футов в минуту |
Пример получения азота
Установки, производящие азот на месте с использованием технологии PSA или мембранной технологии, создают особо высокую нагрузку на систему сжатого воздуха. Коэффициент использования воздуха — соотношение объёма поступающего сжатого воздуха к объёму получаемого азота — колеблется от 2,5:1 до 7,0:1 в зависимости от требуемой степени чистоты. Предприятие, производящее 500 кубических футов в минуту (CFM) азота чистоты 99,999%, требует примерно от 2 500 до 3 500 CFM сжатого воздуха при давлении от 8 до 10 бар. Этот объем точно попадает в переходную зону между крупными безмасляными винтовыми и небольшими центробежными компрессорами. Решение зависит от изменчивости спроса: если потребность в азоте остается постоянной круглосуточно, центробежный компрессор может обеспечить более низкую стоимость жизненного цикла; если же потребность в азоте варьируется в зависимости от смены или ассортимента продукции, преимущество, как правило, получает безмасляный винтовой компрессор с частотно-регулируемым приводом (VSD) благодаря более широкому диапазону регулирования. Воздушный компрессор подает система производства промышленных газов, а любой простой компрессора приводит к полной остановке производства азота — поэтому в данной области применения надежность и сервисная поддержка играют не менее важную роль, чем эффективность.
Фактор VSD
За последнее десятилетие технология приводов с регулируемой скоростью кардинально изменила конкурентную ситуацию между этими тремя типами компрессоров. Безмасляный винтовой компрессор, оснащенный приводом с регулируемой скоростью (VSD), может эффективно работать в диапазоне от 20% до 100% от своей номинальной производительности, точно соответствуя потребности в воздухе в режиме реального времени и устраняя потери при сбросе давления, потребление энергии в режиме холостого хода, а также неэффективность, связанную с диапазоном давления при управлении режимами нагрузки и разгрузки. Эта способность имеет два стратегических следствия:
- В условиях переменной нагрузки он сокращает разрыв в эффективности по сравнению с компрессорами с водяной смазкой. Безмасляный винтовой компрессор с частотно-регулируемым приводом (VSD) может обеспечить более низкое общее энергопотребление, чем агрегат с фиксированной скоростью и водяной смазкой, поскольку позволяет избежать потерь эффективности, связанных с работой в режиме частичной нагрузки.
- Она расширяет сферу практического применения винтовой технологии в диапазонах расхода, где ранее доминировали центробежные насосы. Безмасляный винтовой насос мощностью 500 HP с частотно-регулируемым приводом (VSD) и диапазоном регулирования 20–100% способен справляться с колебаниями нагрузки, которые вынудили бы центробежный насос переходить в режим неэффективного байпаса или последовательной работы нескольких агрегатов.
Сайт компрессор с масляной смазкой Системы с частотно-регулируемым приводом (VSD) по-прежнему остаются наиболее распространённой конфигурацией для общепромышленного применения, однако безмасляные винтовые компрессоры с частотно-регулируемым приводом всё чаще становятся стандартом для областей применения, где недопустимы никакие ухудшения качества воздуха.
Вопросы технического обслуживания и жизненного цикла для всех трёх технологий
Эти три технологии компрессоров предполагают принципиально разные схемы технического обслуживания. Безмасляные винтовые компрессоры требуют регулярных осмотров подшипников и уплотнений с интервалом от 4 000 до 8 000 часов, а также капитального ремонта — проверки покрытия ротора и замены зубчатой передачи — через 20 000–40 000 часов. К этим базовым требованиям у компрессоров с водяной смазкой добавляется контроль качества воды, а техническое обслуживание системы водоподготовки и циклы замены воды требуют дополнительных трудозатрат. Центробежные компрессоры имеют самые длительные интервалы между капитальными ремонтами — от 40 000 до 80 000 часов, — но когда ремонт необходим, затраты и время простоя значительно выше из-за необходимости прецизионной балансировки и использования специализированного оборудования.
Сравнение интервалов технического обслуживания
| Работы по техническому обслуживанию | Безмасляный винтовой компрессор | С водяной смазкой | Центробежный |
|---|---|---|---|
| Замена воздушного фильтра | 2 000 часов | 2 000 часов | 2 000 часов |
| Замена масла (картер редуктора/подшипников) | 4 000–8 000 часов | Не применимо (система водоснабжения) | 8 000 часов |
| Проверка подшипников | 8 000 часов | 6 000 часов | 16 000 часов |
| Анализ качества воды | Не применимо | Еженедельник | Не применимо |
| Дезинфекция водопроводной системы | Не применимо | Ежеквартальный | Не применимо |
| Очистка охладителя | 4 000–8 000 часов | 4 000 часов | 8 000–12 000 часов |
| Испытание клапана защиты от гидравлического удара | Не применимо | Не применимо | Ежеквартальный |
| Капитальный ремонт | 20 000 часов | 20 000 часов | 40 000 часов |
| Капитальный ремонт (компрессорный блок/рабочее колесо) | 40 000 часов | 40 000 часов | 80 000 часов |
| Типичная стоимость капитального ремонта (300 HP) | $25 000–$40 000 | $30 000–$50 000 | $60 000–$120 000 |
Надежность на системном уровне
Надежность самого компрессора — лишь один из факторов, влияющих на общее время безотказной работы системы. оборудование для подготовки сжатого воздуха Установки, расположенные ниже по потоку от компрессора — осушители, фильтры, системы утилизации конденсата — составляют значительную долю риска отказов на уровне всей системы. Отказ холодильного осушителя может привести к попаданию жидкой воды в распределительные трубопроводы даже при безупречной работе компрессора. При проектировании системы необходимо учитывать единичные точки отказа по всей цепочке подачи сжатого воздуха, а не только в самой компрессорной установке.
Для критически важных областей применения, где простои в подаче сжатого воздуха приводят к остановке производства, планирование резервирования имеет решающее значение независимо от технологии компрессора. Типичная конфигурация для области применения сжатого воздуха в промышленности Представляет собой схему «N+1»: на один компрессор больше, чем требуется для покрытия пикового спроса, с автоматической системой управления, обеспечивающей чередование работающих агрегатов и выравнивание наработки. Такой подход увеличивает капитальные затраты, но исключает зависимость от одного-единственного компрессора.
Эволюция технологий и обеспечение перспективности
Все три технологии продолжают развиваться. Среди недавних достижений можно выделить следующие:
- Технология двигателей с постоянными магнитами, интегрированная непосредственно в безмасляные винтовые компрессорные блоки, позволяет обойтись без редукторов и повысить эффективность приводной системы на 2–4%.
- Профилактическое техническое обслуживание с использованием технологий Интернета вещей (IoT), основанное на анализе вибрации, отслеживании динамики температурных показателей и мониторинге удельной мощности, позволяющее прогнозировать износ подшипников и изнашивание покрытий до появления слышимых или видимых признаков.
- Центробежные компрессоры с магнитными подшипниками, в которых полностью исключено использование масла в компрессорной установке — ни масла для редуктора, ни масла для подшипников, — что сводит техническое обслуживание к замене воздушных фильтров и периодической очистке охладителя.
Сегодня выбор компрессора предполагает не только сравнение текущих технических характеристик, но и оценку того, насколько каждая технологическая платформа будет способствовать техническому обслуживанию, мониторингу и повышению эффективности в течение 15–20-летнего срока службы. Компрессоры с открытыми протоколами связи, модульной конструкцией компонентов и возможностью модернизации систем управления позволяют в будущем внедрять новейшие разработки без полной замены оборудования.
Заключение
Выбор между безмасляным винтовым компрессором, компрессором с водяной смазкой и центробежным компрессором в конечном итоге сводится к тому, с какими компромиссами ваше предприятие сможет лучше всего справиться. Безмасляный винтовой компрессор обеспечивает наиболее универсальное сочетание сертифицированного качества сжатого воздуха, широкого диапазона регулирования производительности и предсказуемого технического обслуживания в самом широком спектре промышленных применений. Компрессор с водяной смазкой обеспечивает самое низкое удельное энергопотребление — и, следовательно, самые низкие затраты на электроэнергию — но требует инфраструктуры для подготовки воды и строгого контроля качества воды, а не каждое предприятие располагает необходимыми для этого ресурсами. Центробежный компрессор не имеет себе равных при работе в режиме базовой нагрузки с очень большим объемом подачи воздуха (свыше 2 000 кубических футов в минуту), где его преимущества в эффективности и длительные интервалы между капитальными ремонтами оправдывают более высокие капитальные затраты и более узкий диапазон рабочих параметров.
Самым дорогим компрессором является не тот, у которого самая высокая покупная цена. Им является тот, который не соответствует условиям эксплуатации — либо имеет избыточную мощность и растрачивает энергию при частичной нагрузке, либо недостаточную мощность и создает «узкие места» в производстве, либо основан на несоответствующей технологии и создает риски для качества воздуха, что влечет за собой последствия с точки зрения нормативных требований или качества продукции. Вложение времени инженерно-технического персонала на моделирование фактической кривой спроса, оценку требований к качеству сжатого воздуха в соответствии со стандартами ISO 8573-1 и проведение анализа совокупной стоимости владения на 10-летний период для всех возможных технологий является самым ценным шагом в процессе закупки.
Часто задаваемые вопросы
Может ли компрессор с водяной смазкой заменить безмасляный винтовой компрессор на предприятии пищевой промышленности?
В принципе, да — компрессоры с водяной смазкой могут получить сертификат соответствия стандарту ISO 8573-1, класс 0, по содержанию масла. Однако при проведении аудитов безопасности пищевых продуктов в рамках систем SQF, BRC или FSSC 22000 часто требуется документация, относящаяся конкретно к безмасляной винтовой технологии, поскольку именно она является общепринятым стандартом в отрасли. Технология с водяной смазкой менее знакома многим аудиторам по безопасности пищевых продуктов, что может создавать проблемы с соблюдением требований даже при эквивалентных технических характеристиках. Кроме того, насыщенный нагнетаемый воздух из компрессора с водяной смазкой увеличивает нагрузку на последующие осушители, размеры которых должны быть подобраны соответствующим образом. Если на предприятии ещё не налажены процессы управления качеством воды — включая контроль микробиологических показателей — риск для безопасности пищевых продуктов, связанный с ненадлежащим образом обработанной водой в компрессоре, может перевесить экономию энергии.
При каком пороговом значении CFM целесообразно перейти с винтовой технологии на центробежную?
Точка перехода — это не отдельное значение в кубических футах в минуту (CFM), а функция трёх факторов: объёма расхода, изменчивости спроса и требуемой резервированности. Для установки с одним компрессором при стабильном спросе в режиме 24/7 центробежная технология становится экономически конкурентоспособной при значении около 2 000 CFM (примерно 400–500 HP). Ниже этого порога более высокие капитальные затраты и сложность монтажа центробежного компрессора трудно оправдать. Однако при переменной нагрузке — например, снижающейся до 50% во время ночной смены — безмасляный винтовой компрессор с частотно-регулируемым приводом (VSD) при производительности 3 000 кубических футов в минуту (CFM) может обеспечить более низкие совокупные затраты на электроэнергию, чем центробежный компрессор, работающий при нагрузке 50% с использованием байпаса или сброса давления. В случае установок с несколькими компрессорами наличие систем управления последовательностью работы и стоимость резервирования по схеме N+1 — при которой дополнительный центробежный компрессор требует гораздо больших капиталовложений, чем дополнительный винтовой — часто склоняют выбор в пользу использования нескольких винтовых компрессоров даже при значительно более высоком общем расходе воздуха по системе.
Как высота над уровнем моря по-разному влияет на рабочие характеристики этих трех типов компрессоров?
Все три технологии теряют массовый расход на высоте из-за снижения плотности входящего воздуха. Однако механизмы этого явления различаются. В случае машин с положительным смещением (безмасляных винтовых и смазываемых водой) рабочий объем остается постоянным, поэтому объемный расход (CFM) на входе не изменяется, но массовый расход — и, следовательно, подаваемый расход (CFM) при стандартных условиях — уменьшается пропорционально потере плотности. На высоте 5 000 футов винтовой компрессор теряет примерно 17% от своего массового расхода на уровне моря. В случае центробежных компрессоров этот эффект усугубляется: снижение плотности на входе также уменьшает способность рабочего колеса создавать повышение давления, и характеристическая кривая агрегата смещается. Центробежный компрессор, рассчитанный на работу на уровне моря, может оказаться неспособным достичь номинального давления нагнетания на высоте, что потребует либо установки более мощной машины, либо многоступенчатой конфигурации с одной дополнительной ступенью. Объекты, расположенные на значительной высоте над уровнем моря, должны запрашивать у производителя корректированные с учётом высоты над уровнем моря кривые производительности для любой из этих технологий — применение общих технических характеристик, рассчитанных для уровня моря, к высокогорным установкам является недостоверным.
