Compresores de tornillo lubricados por agua de la serie VW
Donde el aire siempre está encendido

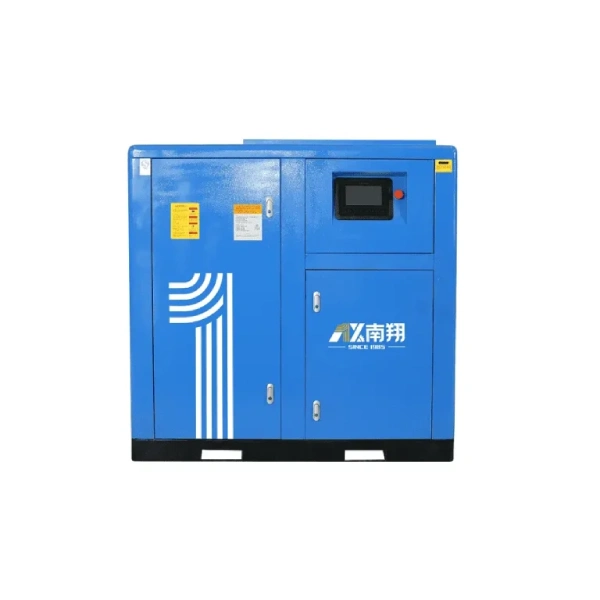

Compresores de tornillo lubricados por agua de la serie VW
Presión nominal: 0,8 - 1,3 MPa, 8 - 13 Bar
Caudal de aire a la salida: 0,81 - 36,75 m³/min
Poder: 7,5 - 200 kW, 10 - 270 CV
Compresor de aire exento de aceite lubricado por agua Nanxiang utiliza agua como lubricante resuelve el problema de la posible contaminación causada por el aceite lubricante. En comparación con otros compresores exentos de aceite, presenta las siguientes ventajas:
● Aire limpio sin aceite 100%;
● La durabilidad de los componentes está garantizada por el uso de materiales resistentes a la oxidación y la corrosión.
● Alta presión de descarga (presión de compresión de una sola etapa de hasta 1,7 MPa);
● Baja temperatura de escape y alta eficiencia térmica, rendimiento estable y fiable;
● Compresión isotérmica óptima;
● Rotor helicoidal de acero inoxidable exento de aceite;
● Ofrecen un notable ahorro energético a la vez que son respetuosos con el medio ambiente y no contaminan；.
● Especialmente diseñado para la industria alimentaria, médica, farmacéutica, de revestimientos y química, etc.
| Modelo No. Tipos de accionamiento | Potencia (kW/HP) | Presión nominal (bar) | Caudal de aire @ Salida (m³/min) | Lubricación Volumen de agua (L) | Dimensiones (mm) | Peso (kg) | Tubo de salida de aire Diámetro |
| NXVW-7.5 | 7.5 / 10 | 8 | 0.35~1.17 | 10 | 800*800*1200 | 320 | 3/4″ |
| 10 | 0.3~1.05 | ||||||
| NXVW-11 | 11/15 | 8 | 0.54~1.72 | 26 | 1200*755*1130 | 400 | 3/4″ |
| 10 | 0.45~1.42 | ||||||
| NXVW-15 | 15 / 20 | 8 | 0.75~2.43 | 26 | 1200*755*1130 | 440 | 3/4″ |
| 10 | 0.65~2.17 | ||||||
| NXVW-18.5 | 18.5/25 | 8 | 0.9~3.13 | 30 | 1400*900*1285 | 640 | 1″ |
| 10 | 0.9~2 .82 | ||||||
| NXVW-22 | 22 / 30 | 8 | 1.1~3.7 | 30 | 1400*900*1285 | 640 | 1″ |
| 10 | 0.97~3.21 | ||||||
| NXVW-30 | 30/40 | 8 | 1.55~5.2 | 40 | 1400*950*1390 | 760 | 1 1/4″ |
| 10 | 1.255~4.43 | ||||||
| NXVW-37 | 37 / 50 | 8 | 1.91~6.50 | 40 | 1580*1000*1485 | 880 | 1 1/4″ |
| 10 | 1.60~5.33 | ||||||
| NXVW-45 | 45/60 | 8 | 2.50~8.30 | 90 | 1800*1300*1680 | 1050 | 2″ |
| 10 | 1.91~6.30 | ||||||
| NXVW-55 | 55 / 75 | 8 | 3.0~10.3 | 100 | 2050*1300*1690 | 1100 | 2″ |
| 10 | 2.60~8.55 | ||||||
| NXVW-75 | 75 / 100 | 8 | 3.96~13.00 | 100 | 2180*1350*1705 | 1230 | 2″ |
| 10 | 3.40~11.50 | ||||||
| NXVW-90 | 90/120 | 8 | 5.0~16.60 | 120 | 2550*1500*1825 | 2080 | 2 1/2″ |
| 10 | 4.30~14.66 | ||||||
| NXVW-110 | 110 / 150 | 8 | 6.0~20.2 | 120 | 2550*1500*1825 | 2230 | 2 1/2″ |
| 10 | 5.0~16.66 | ||||||
| NXVW-132 | 132 / 175 | 8 | 6.75~23 .52 | 120 | 2800*2128*1860 | 2360 | 2 1/2″ |
| 10 | 6.0~19.97 | ||||||
| NXVW-160 | 160 / 215 | 8 | 8.5~28.11 | 160 | 2700*1800*1970 | 3900 | D80 |
| 10 | 7.6~25.45 | ||||||
| NXVW-185 | 185 / 250 | 8 | 10~31.32 | 160 | 2700*1800*1970 | 4050 | D80 |
| 10 | 8.72~29.00 | ||||||
| NXVW-200 | 200 / 270 | 8 | 11.2~36.75 | 200 | 2700*1800*1970 | 4200 | D100 |
| 10 | 9.68~31.8 | ||||||
| NXVW-220 | 220/300 | 8 | 12.2~39.6 | 200 | 2700*1800*1970 | 4400 | D100 |
| 10 | 11.2~35.7 | ||||||
| NXVW-250 | 250/340 | 8 | 13.5~45.0 | 200 | 2700*1800*1970 | 4800 | D100 |
| 10 | 12.3~40.0 |
Nota:
Tensión estándar en 380V (+/-10%), 50Hz +/-2% y disponible para tensión personalizada 220/380/440/460V/60Hz.
En casos de altitudes elevadas, temperaturas extremas, humedad excesiva, fuerte exposición al polvo o cualquier otro entorno operativo difícil, podemos ofrecer diseños de productos a medida para satisfacer sus necesidades específicas. Podemos personalizarlos para adaptarlos a sus requisitos específicos.

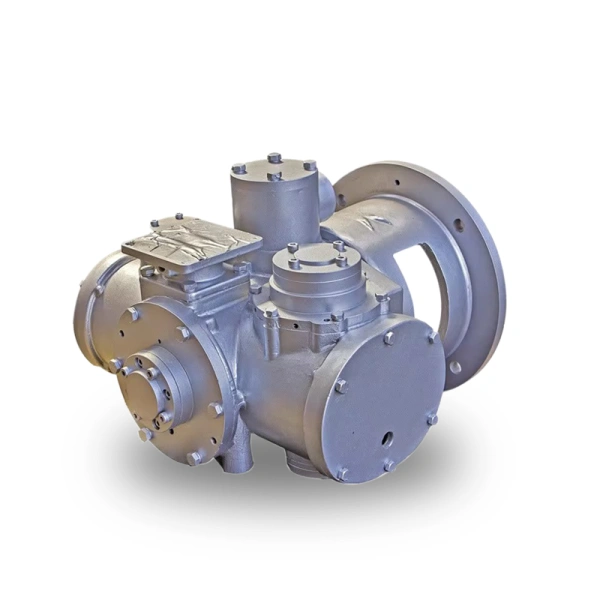

Air End
El diseño patentado del cabezal de aire de quinta generación del compresor de tornillo rotativo exento de aceite y lubricado por agua utiliza una construcción de aleación inoxidable. Esta innovación marca un cambio tecnológico del cobre al acero inoxidable. Los importantes rotores funcionan a velocidades inferiores a 3000 r/min.
Alto- Protección Nivel Motor
El motor principal es un motor de imanes permanentes IP55 de alta eficiencia y ahorro de energía, cuidadosamente seleccionado en función de la aplicación del compresor de aire. （otro nivel IP disponible)
Todos cumplen las normas nacionales de eficiencia energética, aislamiento de clase F, aumento de temperatura de clase B, evitan eficazmente la entrada de polvo，Los rodamientos de alta resistencia SKF garantizan un funcionamiento continuo sin problemas durante mucho tiempo.
Filtro de agua
Material de acero inoxidable de alta calidad, separa eficazmente el aire comprimido y el agua.
Diagrama de instalación del compresor de aire exento de aceite lubricado por agua
- Comparta sus requisitos para una evaluación experta (asistencia multilingüe).
- Obtenga una solución personalizada, incluido el nivel de IP, el extremo de aire y las piezas, el idioma de la pantalla, el control remoto, la apariencia, la adaptación del voltaje y la temperatura, etc.
- La producción comienza tras la confirmación del pedido (plazo de producción estándar: 20-25 días).
- Rigurosas pruebas de calidad antes del envío.
- Asistencia técnica de por vida, soporte de piezas de mantenimiento originales y hasta 10 años de garantía en el extremo neumático.
Preguntas frecuentes
En realidad, no. El compresor exento de aceite y lubricado por agua funciona a unos 45 grados centígrados, temperatura inferior a la necesaria para que se forme vapor de agua. Además, un compresor de tornillo exento de aceite y lubricado con agua de alta calidad no producirá agua líquida en el aire comprimido debido a su sistema de separación de agua. El contenido de agua en el aire comprimido viene determinado por este sistema, y cualquier agua líquida se separa y elimina mediante un proceso de separación centrífuga y ciclónica. De hecho, el contenido de agua en un compresor lubricado por agua exento de aceite es 15% inferior al del aire circundante e inferior al de los compresores de tornillo con inyección de aceite. Cada uno de los compresores exentos de aceite Nanxiang se somete a pruebas profesionales de punto de rocío para garantizar que el contenido de agua cumple las normas requeridas antes de salir de la fábrica.
El agua sólo puede criar bacterias si permanece en un espacio sellado durante más de 72 horas. Sin embargo, en una máquina lubricada por agua y sin aceite, el agua del interior circula y funciona constantemente, y una parte se descarga y repone automáticamente cada 200 horas. Tras ser limpiadas por el agua, las bacterias e impurezas del aire son eliminadas y absorbidas en gran medida por el agua lubricante, y el filtro del compresor puede filtrar algunas bacterias. El aire comprimido descargado sólo contendrá una cantidad muy pequeña de bacterias.
Además, el agua de la sala de máquinas sólo puede reaccionar con el aire cuando entra en contacto con él. La válvula de admisión y la válvula de presión están selladas, y el agua del interior de la máquina no puede entrar en contacto con el aire, por lo que no se dan las condiciones para que se reproduzcan las bacterias.
El compresor de aire exento de aceite lubricado por agua puede parecer que consume mucha agua, pero en realidad tiene un sensor de nivel de agua que repone y drena automáticamente el agua según sea necesario. Al igual que una lavadora, sólo necesita agua cuando repone la usada. Por ejemplo, un compresor de 110 KW lubricado por agua con un volumen de agua lubricante de 130 litros necesitaría aproximadamente 6 toneladas de agua al año, incluso si se duplicara. Con un coste inferior a 1 dólar por tonelada de agua, el gasto anual de agua sólo sería inferior a 10 dólares, lo que lo convierte en una opción rentable y que ahorra agua.
El agua sirve como refrigerante, sellador y lubricante en la máquina. El compresor de aire de tornillo sin aceite lubricado por agua utiliza materiales de calidad alimentaria como SUS304 y se desarrolla y produce de forma independiente, con una fuerte estabilidad probada por el mercado. En términos de calidad del aire, la fuente de ahorro de energía libre de aceite puro es altamente fiable, lo que demuestra su calidad tecnológica avanzada. Su perfecta estructura crea una compresión equilibrada completamente simétrica, lo que se traduce en menos vibraciones y menos ruido. Los cojinetes se lubrican con grasa, y los cojinetes importados totalmente sellados tienen una vida útil de 70.000 a 100.000 horas, lo que no afecta al funcionamiento normal de la máquina. Un diseño cualificado lubricado con agua tiene una vida útil de 25 años y puede funcionar continuamente 24 horas al día, 7 días a la semana, durante 365 días al año.
