Kompresor Sekrup Bebas Minyak NXGW-Series 100%
Kompresor Sekrup Bebas Minyak NXGW-Series 100%
Nilai Tekanan: 7-10 bar, 101,5-145 psi
Aliran Udara @ Outlet: 5,1-50,9 m³/menit, 180,1-1768,9 cfm
Kekuatan: 45-315 kW, 60-420 hp
Fitur Kompresor Sekrup Bebas Minyak NXGW-Series 100%
Kompresor sekrup bebas minyak NANXIANG 100% adalah produk unggulan dalam seri kompresor bebas oli perusahaan kami.
100% Udara Bebas Minyak: Mematuhi Standar ISO 8573-1: 2010 Kelas 0, yang dirancang khusus untuk kualitas udara di industri seperti makanan dan minuman, farmasi, tekstil, dan elektronik.
Efisiensi Energi: Ujung udara menggabungkan profil rotor yang dioptimalkan, mencapai peningkatan 13,5% yang luar biasa dalam efisiensi dan kapasitas aliran udara terdepan untuk konservasi energi yang lebih baik.
Keandalan yang Ditingkatkan: Dilengkapi dengan komponen baja tahan karat, segel berventilasi ganda, dan rotor dengan mesin presisi yang menampilkan perlindungan “Ultra Coating” yang canggih, memastikan pengoperasian yang bebas masalah dan keandalan yang tinggi.
Kemudahan Pemeliharaan: Secara drastis mengurangi biaya perawatan dengan interval perawatan yang diperpanjang dan bahan habis pakai yang tahan lama yang dipatenkan, memastikan kinerja optimal sekaligus meminimalkan kebutuhan penggantian.
Pengoperasian Ambient Tinggi: Dirancang dengan komponen tahan lama yang mampu bertahan pada suhu lingkungan maksimum 46°C. Selain itu, tersedia paket High Ambient opsional, yang dirancang untuk bertahan pada suhu lingkungan maksimum 55°C, yang semakin meningkatkan ketahanan operasional.
| Nomor Model / Jenis Drive | Daya (kW/HP) | Nilai Tekanan (bar) | Aliran Udara @ Outlet (m³/menit) | Dimensi (mm) | Berat (kg) | Diameter Pipa Saluran Keluar Udara |
|---|---|---|---|---|---|---|
| NXGW-45V NXGW-45F | 45 / 60 | 7 | 7.70 | 2500*1600*2080 (A) | 2600 | DN50 |
| 8 | 6.73 | |||||
| 10 | 5.10 | |||||
| NXGW-55V NXGW-55F | 55 / 75 | 7 | 9.60 | 2500*1600*2080 (A) | 2600 | DN50 |
| 8 | 8.94 | |||||
| 10 | 7.78 | |||||
| NXGW-75V NXGW-75F | 75 / 100 | 7 | 12.12 | 2500 * 1600 * 2080 (A) 2300 * 1600 * 1790 (W) | 2800 | DN50 |
| 8 | 12.10 | |||||
| 10 | 11.10 | |||||
| NXGW-90V NXGW-90F | 90 / 120 | 7 | 13.13 | 2500 * 1600 * 2080 (A) 2300 * 1600 * 1790 (W) | 2800 | DN50 |
| 8 | 13.11 | |||||
| 10 | 13.00 | |||||
| NXGW-110V NXGW-110F | 110 / 150 | 7 | 19.50 | 2800*1800*1860 (A) | 3000 | DN65 |
| 8 | 18.31 | |||||
| 10 | 16.00 | |||||
| NXGW-132V NXGW-132F | 132 / 175 | 7 | 23.0 | 2800*1800*1860 (A) | 3300 | DN65 |
| 8 | 21.66 | |||||
| 10 | 19.44 | |||||
| NXGW-160V NXGW-160F | 160 / 215 | 7 | 26.30 | 2800*1800*1860 (A) | 3400 | DN65 |
| 8 | 26.23 | |||||
| 10 | 23.00 | |||||
| NXGW-185V NXGW-185F | 185 / 250 | 7 | 29.17 | 2800*1800*1860 (A) | 3600 | DN65 |
| 8 | 29.13 | |||||
| 10 | 26.23 | |||||
| NXGW-200V NXGW-200F | 200 / 270 | 7 | 35.00 | 3100*1900*2200 (W) | 4400 | DN100 |
| 8 | 32.60 | |||||
| 10 | 29.05 | |||||
| NXGW-220V NXGW-220F | 220 / 300 | 7 | 37.63 | 3100*1900*2200 (W) | 4600 | DN100 |
| 8 | 35.10 | |||||
| 10 | 32.39 | |||||
| NXGW-250V NXGW-250F | 250 / 335 | 7 | 45.20 | 3400*1900*2200 (W) | 4700 | DN100 |
| 8 | 41.64 | |||||
| 10 | 37.32 | |||||
| NXGW-280V NXGW-280F | 280 / 335 | 7 | 45.50 | 3400*2200*2200 (W) | 4900 | DN100 |
| 8 | 45.44 | |||||
| 10 | 41.56 | |||||
| NXGW-315V NXGW-315F | 315 / 420 | 7 | 50.09 | 3400*2200*2200 (W) | 5100 | DN100 |
| 8 | 50.06 | |||||
| 10 | 45.37 |
Catatan:
Catatan nomor model: “F” sebagai kecepatan tetap, “V” sebagai VSD. Karena kecepatan putaran motor yang berpotensi berbeda, laju aliran udara pada kecepatan tetap mewakili nilai minimum dalam rentang (misalnya 30 kW, 8 bar, 5,67 m³/menit), sementara VSD dapat mencapai nilai maksimum pada beban penuh.
Tegangan standar Pada tegangan 380V (+/-10%), 50Hz +/-2%, dan tersedia untuk tegangan kustom 220/380/440/460V/60Hz.
Dalam kondisi ketinggian yang tinggi, suhu ekstrem, kelembapan berlebihan, paparan debu yang berat, atau lingkungan operasional menantang lainnya, kami dapat menawarkan desain produk yang disesuaikan untuk memenuhi kebutuhan spesifik Anda. Penyesuaian tersedia untuk menyesuaikan dengan persyaratan unik Anda.
Sorotan Komponen Inti Kompresor Sekrup Bebas Minyak NXGW-Series 100%
Air End --- Modul kompresi 2 tahap yang andal dan kokoh
Ujung udara kompresor memiliki reputasi di seluruh dunia untuk kegagalan nol dan biaya perawatan yang rendah. Ujung udara kompresor dua tahap GW-Series menurunkan beban panas dari berbagai tahap. Rotor tahap ke-2 terbuat dari baja tahan karat untuk menahan korosi kelembaban. (Ujung udara GHH-RAND tersedia)
Lapisan Ultra
“Ultra Coating” yang unik mengadopsi senyawa matriks Molylbdenumdisulfide (MoS2), yang memiliki kekakuan tinggi dan sifat adhesi serta anti-oksidasi yang tak tertandingi, diaplikasikan secara robotik pada permukaan rotor untuk mendapatkan lapisan yang seragam, yang dapat mengatasi temperatur tinggi hingga 300°C. Lapisan Ultra sekeras logam dan hanya akan terkelupas ketika dilepas secara mekanis.
Selain itu, rotor sekrup diledakkan sebelum proses pelapisan ini untuk meningkatkan kekasaran permukaan guna memudahkan pelapisan. Performa unggul dari Ultra Coating membantu unit kompresor pelanggan untuk mewujudkan operasi yang berkelanjutan sepanjang waktu tanpa mengurangi kapasitas.
Daripada menggunakan lapisan seragam secara robotik, sebagian besar pesaing menerapkan lapisan Teflon fleksibel, yang akan rontok selama operasi konstan karena ekspansi termal dan korosi uap air, sehingga akan menghasilkan peningkatan jarak bebas rotor. Situasi ini akan menyebabkan kapasitas 8%-10% berkurang dan total biaya operasi unit meningkat.
Desain Penyegelan yang Unggul untuk Memastikan Ruang Kompresi Udara Bebas Minyak
Unit kompresi menggunakan desain penyegelan tiga yang unik dan mengisolasi jalur oli pelumasan bantalan dari jalur udara untuk memastikan kualitas udara tekan yang bebas oli.
SS Air Seal - Menghilangkan kebocoran udara ke jalur oli (dudukan/roda gigi)
Segel Minyak Labirin - Menghilangkan kebocoran minyak ke ujung udara
Oil Discharge Seal - Setelah kebocoran oli terjadi pada seal di atas, oil seal akan mengeluarkan oli ke atmosfer untuk mencegah oli bearing merembes ke area air seal.
Rotor baja tahan karat
Rotor dirancang dengan baja tahan karat untuk mencegah uap air merusak permukaan rotor ujung udara kompresor dan menyebabkan kerusakan mesin.
Ini mengadopsi profil gigi berkinerja tinggi dengan rasio 3:4/4:6. Jarak antara rotor serendah 0,01mm. Ini memiliki konsumsi daya yang rendah, kebisingan yang rendah dan efisiensi yang tinggi.
Roda Gigi Tersinkronisasi
Akurasi roda gigi adalah AGMA level 13, dengan masa pakai yang lama, kehilangan transmisi yang rendah, dan kebisingan dan getaran yang berkurang secara signifikan. Roda gigi heliks secara efektif mengurangi beban aksial bantalan, melindungi bantalan, dan memperpanjang masa pakai.
Panel Kontrol Layar Sentuh Berwarna Cerdas
Pilihan Merek: PLT dan INOVANCE, nomor model yang tersedia: Untuk kecepatan tetap, MAM-860/880/890; untuk VSD, MAM-6070/6080/6090, IT7000/7070;
Menyediakan antarmuka yang mudah digunakan yang menampilkan data pengoperasian waktu nyata, termasuk maks. Pembaruan status 100 kali dan peringatan kesalahan tanpa batasan waktu;
Menawarkan pemantauan/penginderaan tekanan, daya, laju aliran udara, dan fluktuasi suhu secara online;
Sistem ini memiliki kemampuan untuk memantau kesalahan dalam waktu nyata dan merekam log alarm, serta menjadwalkan fungsi hidup/mati otomatis.
Pendingin
Pendingin antar-tahap independen dan setelah pendinginan, desain yang diperbesar, lebih cocok untuk kondisi kerja; pendingin udara menggunakan pra-pendingin baja tahan karat dan pendingin sirip paduan aluminium, dan pendingin air menggunakan baja tahan karat, yang memiliki pelepasan panas yang baik, kehilangan aliran kecil, kinerja anti-korosi yang tinggi, durasi tinggi & anti-deformasi di bawah beban kerja yang tinggi, kondisi panas dan dingin jangka panjang, dan masa pakai yang lama.
Motor Khusus IE3/IE4 hemat energi (magnet permanen) dengan efisiensi tinggi
Memanfaatkan motor IP54 kecepatan tetap berefisiensi tinggi dan motor IP55 magnet permanen yang lebih hemat energi. Tingkat isolasi Kelas F sebagai standar, SF ≥1,2 untuk memastikan motor ukuran lebih besar dapat bertahan pada arus bervolume tinggi (tidak stabil) dan suhu tinggi;
Bantalannya adalah bantalan SKF tugas berat dari Swedia, yang memiliki masa pakai sekitar 7000 jam @ 9 bar dan efisiensinya 5%-10% lebih tinggi daripada produk serupa;
Berjalan dengan lancar pada kecepatan putaran yang lebih tinggi dengan kebisingan dan getaran yang rendah karena presisi keseimbangannya yang tinggi.
Sistem Inverter VSD Ganda Cerdas
Sistem kompresor udara sekrup putar kecepatan variabel permanen memiliki fitur penggunaan inverter IP23 frekuensi vektor berkinerja tinggi dari INOVANCE (CP-700 / MD-500), yang merupakan merek teratas di Cina. (IP54 dan IP65 tersedia untuk penyesuaian)
Aplikasi ini juga menawarkan antarmuka yang mudah digunakan yang memungkinkan peralihan yang mudah antara Cina dan Bahasa Inggris bahasa, atau bahkan bahasa ketiga seperti Rusia dan Bahasa Spanyol. Selain itu, sistem intelijen awan Internet of Things opsional dapat diterapkan untuk remote control.
Kipas Sentrifugal VSD
Kipas sentrifugal VSD menawarkan desain yang hemat tempat, pendinginan 20% yang lebih efisien, dan pengoperasian yang senyap. Performanya yang mulus dan perawatan yang mudah membuatnya menjadi pilihan yang dapat diandalkan. Selain itu, kipas ini dilengkapi kontrol frekuensi variabel untuk kontrol suhu yang konstan dan konsumsi listrik yang lebih sedikit.

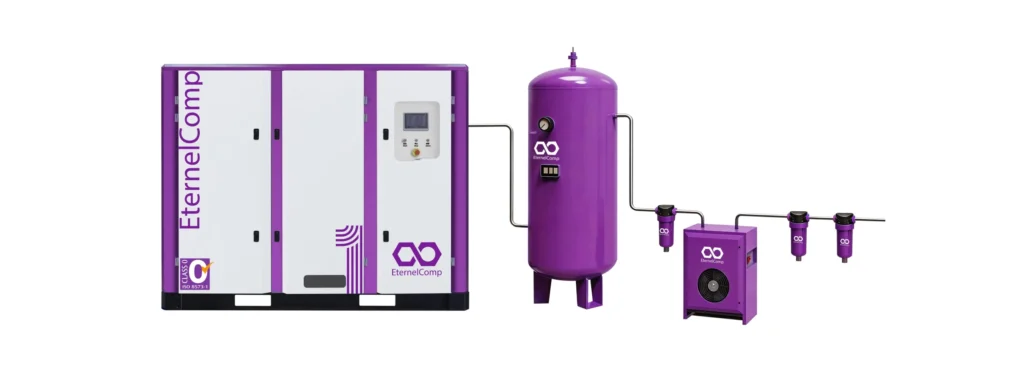

Diagram Pemasangan (Standar)
Cari
Semua Produk
Hubungi Kami
Mencari solusi udara terkompresi terbaik untuk industri Anda?
● Bagikan persyaratan Anda untuk evaluasi oleh ahli (dukungan multibahasa).
● Mengembangkan solusi yang disesuaikan, dengan mempertimbangkan opsi seperti tingkat IP, unit kompresor udara dan suku cadang, bahasa antarmuka, kontrol jarak jauh, tampilan, adaptasi tegangan dan suhu, dll.
● Mulai produksi setelah konfirmasi pesanan (waktu produksi standar: 20-25 hari).
● Lakukan pengujian kualitas yang ketat sebelum pengiriman.
● Dukungan teknis seumur hidup, dukungan suku cadang asli untuk perawatan, dan garansi hingga 10 tahun untuk bagian udara.
Pertanyaan yang Sering Diajukan
Apakah kompresor udara bebas oli 100% (juga disebut kompresor udara bebas oli kering) memerlukan oli untuk pelumasan?
Kompresor udara bebas oli 100% adalah jenis kompresor udara yang tidak memerlukan oli untuk pelumasan. Sebagai gantinya, kompresor ini menggunakan metode lain seperti air atau pelapis khusus untuk mengurangi gesekan dan mencegah keausan. Hal ini membuat mereka ideal untuk aplikasi di mana kontaminasi minyak menjadi perhatian, seperti di industri makanan dan minuman atau di lingkungan medis. Kompresor ini juga lebih hemat energi dan membutuhkan lebih sedikit perawatan daripada kompresor berpelumas oli tradisional.
Apakah output kompresor udara 100% bebas oli bebas oli?
Kualitas udara bertekanan yang dihasilkan oleh kompresor udara bebas minyak sangat dipengaruhi oleh lingkungan, sehingga pengguna perlu mengonfigurasi peralatan pasca-pemrosesan yang sesuai sesuai dengan persyaratan mereka sendiri untuk kualitas udara bertekanan guna memenuhi kebutuhan mereka.
